Die Auswahl des richtigen RJ45-Steckers beeinflusst mehr als nur das Aussehen eines fertigen Ethernet-Kabels. Es beeinflusst die Anschlussgeschwindigkeit, die Fähigkeit, die Kabelreihenfolge zu überprüfen, die Werkzeuganforderungen, die Effizienz der Feldinstallation und die Konsistenz eines großen Kabelmontagevorgangs.

Zwei gängige Optionen sind RJ45-Durchgangsstecker Und Standard-RJ45-Stecker mit geschlossenem Ende. Beide können zum Abschluss kompatibler Ethernet-Kabel verwendet werden, ihr Konstruktions- und Installationsablauf ist jedoch unterschiedlich. Dieser Leitfaden erläutert diese Unterschiede und hilft Installateuren, Händlern und OEM-Käufern bei der Auswahl der richtigen Option für ihre Anwendung.

Schnelle Antwort

Wählen Sie ein Durchgangs-RJ45-Stecker wenn eine schnelle visuelle Überprüfung und ein effizienter Feldanschluss Priorität haben und wenn Sie über ein kompatibles Durchgangs-Crimpwerkzeug verfügen.

Wählen Sie ein Standard-RJ45-Stecker wenn Ihr Team bereits herkömmliche Crimpwerkzeuge verwendet, wenn Ihr Montageprozess ein geschlossenes Design erfordert oder wenn Sie den zusätzlichen Schritt des Abschneidens der Drähte an der Steckerfläche vermeiden möchten.

Vergewissern Sie sich in jedem Fall, dass der Stecker zur Kabelkategorie, zum Abschirmungstyp, zum Leiterdurchmesser, zum Isolationsdurchmesser und zur Leiterkonstruktion passt, bevor Sie in großen Mengen bestellen.

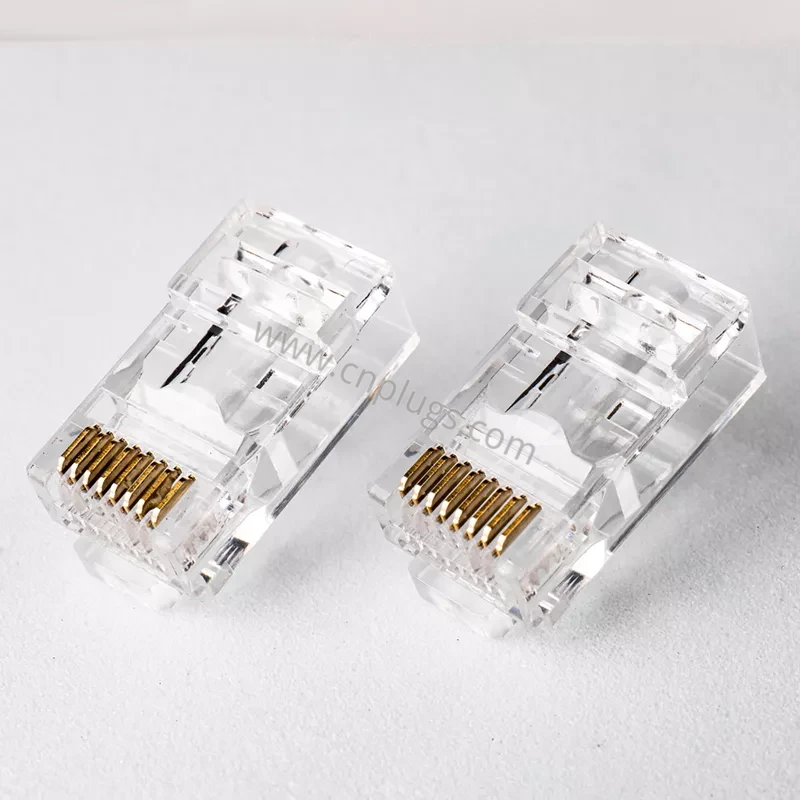

Was ist ein Standard-RJ45-Stecker?

Ein Standard-RJ45-Modularstecker hat ein geschlossenes Vorderende. Beim Anschließen ordnet der Installateur die acht Leiter in der erforderlichen Reihenfolge an, schneidet sie gleichmäßig auf die richtige Länge ab, führt sie in den Stecker ein und vercrimpt anschließend die Kontakte.

Da die Aderenden im Inneren des Gehäuses enden, muss die Leiterfolge vor dem Einstecken und vor dem Crimpen sorgfältig überprüft werden. Standardstecker werden häufig bei der Patchkabelmontage, Netzwerkinstallation, Telekommunikationsarbeiten und allgemeinen Ethernet-Verkabelungen verwendet.

Typischer Standard-RJ45-Terminierungsworkflow

Isolieren Sie den äußeren Kabelmantel vorsichtig ab.
Entdrillen Sie die Leiter und ordnen Sie sie der erforderlichen Pinbelegung zu, normalerweise T568A oder T568B.
Richten Sie die Leiter gerade aus und kürzen Sie sie auf eine gleichmäßige Länge.
Führen Sie die Leiter vollständig in die Steckkanäle ein.
Stellen Sie sicher, dass die Ummantelung richtig unter dem Zugentlastungsbereich positioniert ist.
Crimpen Sie mit einem kompatiblen Standard-Modularsteckerwerkzeug.
Testen Sie das fertige Kabel mit einem geeigneten Kabeltester.

Was ist ein RJ45-Pass-Through-Stecker?

Ein RJ45-Pass-Through-Stecker hat Öffnungen an der Vorderseite. Nachdem die Drähte angeordnet sind, erstrecken sich die Leiter durch die Vorderseite des Steckverbinders. Der Installateur kann vor dem Crimpen visuell überprüfen, ob alle acht Drähte in der richtigen Reihenfolge sind.

Eine kompatible Durchgangs-Crimpzange drückt die Kontakte in die Leiter und schneidet im selben Arbeitsgang den überschüssigen Draht an der Steckerfläche ab. Dieses Design wird häufig für Vor-Ort-Installationen, Reparaturarbeiten und Projekte gewählt, bei denen Techniker eine schnelle Möglichkeit benötigen, die Pinbelegung vor dem endgültigen Anschluss zu überprüfen.

Zum Beispiel die von PROUNTA EZ Pass-Through Cat6 RJ45 Ungeschirmter Modularstecker ist für Cat6 UTP Massiv- und Litzenleiter im angegebenen 23–24 AWG-Bereich konzipiert. Sein durchsichtiges PC-Gehäuse und die Durchgangsstruktur helfen Installateuren dabei, die Leiterreihenfolge vor dem Crimpen zu überprüfen.

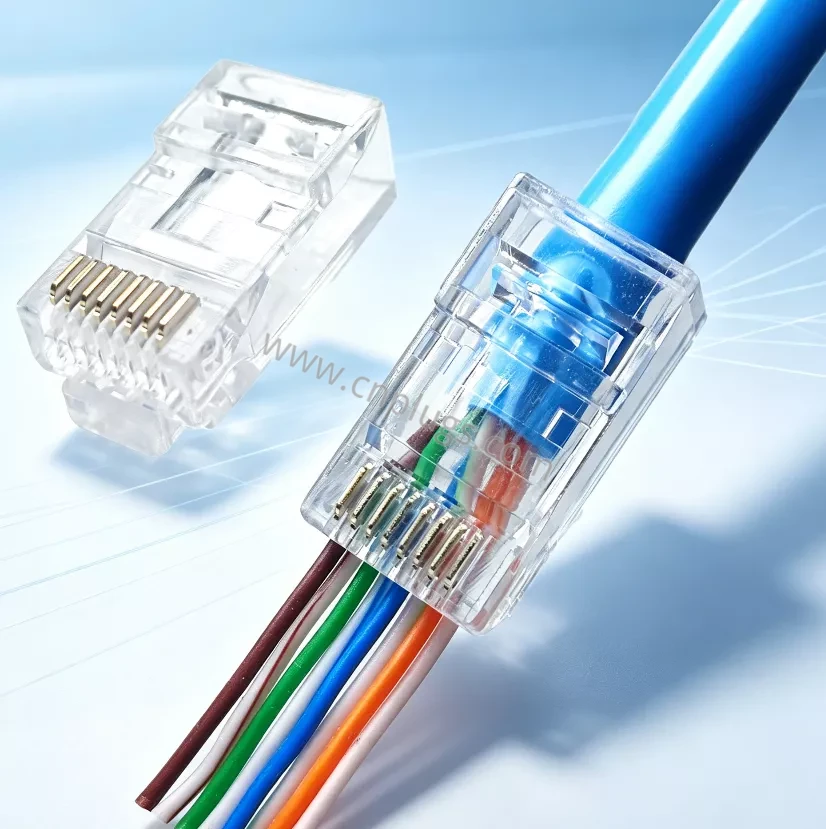

Cat6 UTP-Pass-Through-RJ45-Modularstecker mit einreihigen vergoldeten 8P8C-Kontakten

Pass-Through-Stecker im Vergleich zu Standard-RJ45-Steckern: Hauptunterschiede

Besonderheit	Durchgangs-RJ45-Stecker	Standard-RJ45-Stecker
Vorderseite des Steckers	Offen; Leiter erstrecken sich hindurch	Geschlossen; Leiter enden im Inneren des Gehäuses
Überprüfung der Überweisung	Vor dem Crimpen vorne sichtbar	Vor dem Einsetzen und wenn möglich visuell durch das Gehäuse prüfen
Drahtschneiden	Wird normalerweise beim Crimpen mit einem kompatiblen Durchgangswerkzeug zugeschnitten	Leiter werden vor dem Einsetzen beschnitten
Erforderliches Werkzeug	Eine Crimpzange, die für den spezifischen Durchgangssteckertyp entwickelt wurde	Eine herkömmliche kompatible RJ45-Crimpzange
Typischer Vorteil	Schnellere visuelle Überprüfung der Pinbelegung	Vertrauter, etablierter Montageprozess
Häufige Anwendungen	Installation vor Ort, Reparaturen, Installationskits, Fast-Turn-Projekte	Patchkabel-Produktion, konventionelle Installation, Standard-Tool-Workflows
Wichtige Überlegung	Stecker und Werkzeug müssen kompatibel sein	Präzises Abschneiden und Einführen des Leiters ist unerlässlich

Warum sich Installateure für RJ45-Durchgangsstecker entscheiden

1. Die Verdrahtungsreihenfolge ist einfacher zu überprüfen

Die falsche Reihenfolge der Drähte ist einer der häufigsten Anschlussfehler. Bei einem Durchgangsstecker ragen die Leiter von der Vorderseite hervor, wodurch die T568A- oder T568B-Sequenz vor dem endgültigen Crimpen einfacher überprüft werden kann.

Dies ist besonders hilfreich bei Arbeiten vor Ort, wo Beleuchtung, Zugang, Zeitdruck oder wiederholte Abbrüche die Fehlerwahrscheinlichkeit erhöhen können.

2. Es ist weniger Vortrimmen erforderlich

Bei einem herkömmlichen Stecker mit geschlossenem Ende müssen die Leiter vor dem Einstecken auf eine präzise und gleichmäßige Länge zugeschnitten werden. Durchgangsstecker ermöglichen die vorherige Durchführung der Drähte. Ein kompatibles Crimpwerkzeug schneidet dann die Enden im Rahmen des Anschlussvorgangs ab.

Dies kann den Arbeitsablauf für Installateure vereinfachen. Die tatsächliche Zeitersparnis hängt von der Erfahrung des Technikers, dem Kabeltyp, dem Zustand des Werkzeugs und der Arbeitsumgebung ab.

3. Sie eignen sich für Installations- und Wartungsarbeiten vor Ort

Pass-Through-Designs werden häufig für LAN-Verkabelung, IP-Kameraverbindungen, die Installation von Wi-Fi-Zugangspunkten, Büroumzüge und -änderungen sowie Servicereparaturen verwendet. Bei diesen Aufgaben kann die Möglichkeit, die Kabelanordnung schnell zu bestätigen, von Nutzen sein.

4. Durchsichtige Gehäuse können die Inspektion verbessern

Hochtransparente Polycarbonatgehäuse helfen Technikern dabei, die Leiterplatzierung und Kontaktausrichtung zu erkennen. Auch die Qualität des Materials spielt eine Rolle: Ein Stecker sollte über stabile Abmessungen, eine entsprechende mechanische Festigkeit und eine für den Verwendungszweck geeignete Verriegelungskonstruktion verfügen.

Warum Standard-RJ45-Stecker weiterhin eine gute Wahl sind

Durchgangsstecker sind nützlich, aber Standardstecker sind nicht veraltet. Sie bleiben für viele Käufer und Produktionsprozesse die bevorzugte Option.

1. Herkömmliche Werkzeuge sind weit verbreitet

Viele Installateure und Kabelmontagebetriebe verfügen bereits über Standard-Crimpwerkzeuge, Arbeitsanweisungen und Qualitätskontrollprozesse. Ein Standardstecker fügt sich natürlich in diesen Arbeitsablauf ein.

2. Sie sind für Montageteams mit hohem Volumen bekannt

Erfahrene Monteure können herkömmliche Stecker effizient terminieren. Wenn in einer Produktionslinie kontrollierte Kabellängen, konsistente Abisolier- und Schneidvorrichtungen sowie etablierte Inspektionsverfahren zum Einsatz kommen, kann ein Standardstecker mit geschlossenem Ende eine praktische Wahl sein.

3. Es ist keine durchgehende Schneidkante erforderlich

Ein Durchgangsstecker sollte mit einem Werkzeug verwendet werden, mit dem die hervorstehenden Leiter sauber abgeschnitten werden können. Die Verwendung eines inkompatiblen Werkzeugs kann zu unebenen Drahtenden führen oder die Anschlussqualität beeinträchtigen. Standardstecker vermeiden diese spezielle Kompatibilitätsanforderung.

So wählen Sie den richtigen RJ45-Stecker aus

Wählen Sie einen Steckverbinder nicht nur nach der Kabelkategorie aus. Bevor Sie Muster kaufen oder eine Großbestellung aufgeben, prüfen Sie die folgenden Punkte.

Kabelkategorie und Leistungsanforderung

Passen Sie den Stecker an das Kabelsystem an, das Sie bauen. Cat5e-, Cat6-, Cat6A- und Cat8-Anwendungen können unterschiedliche Leitergrößen, Leistungsziele, Abschirmungsanforderungen und Steckerdesigns haben.

Für eine typische ungeschirmte Cat6-Installation könnte ein Cat6-UTP-Stecker geeignet sein. Prüfen Sie für Umgebungen mit hohem Rauschen, abgeschirmte Verkabelungssysteme oder Anwendungen mit höherer Leistung, ob ein abgeschirmter STP/FTP-Anschluss erforderlich ist.

Massiver oder mehrdrähtiger Leiter

Die Kontaktgeometrie ist wichtig. Einige Steckerkontaktdesigns sind für Massivleiter, Litzenleiter oder beides optimiert. Ein 3-poliges Kontaktdesign wird üblicherweise verwendet, wenn ein sicherer Kontakt mit kompatiblen Massiv- und Litzenleitern erforderlich ist. Käufer sollten jedoch immer die vom Lieferanten angegebene Kompatibilität überprüfen.

Leiterquerschnitt und Isolationsdurchmesser

Mit „Cat6“ gekennzeichnete Kabel haben nicht automatisch die gleiche physische Größe wie jedes andere Cat6-Kabel. Bestätigen:

Blanker Leiterquerschnitt, z. B. 23 AWG oder 24 AWG
Außendurchmesser der Isolierung
Gesamtaußendurchmesser des Kabels
Massive oder verseilte Konstruktion
Ob das Kabel einen Spline oder einen Separator verwendet

Ein zu fest sitzender Stecker kann das Laden erschweren. Ein zu lockerer Stecker kann dazu führen, dass die Leiter nicht richtig positioniert sind und keine zuverlässige Zugentlastung gewährleistet ist.

UTP oder abgeschirmte Konstruktion

Verwenden Sie für kompatible UTP-Anwendungen einen ungeschirmten Stecker. Wählen Sie für abgeschirmte Kabelsysteme oder Installationen, die elektromagnetischen Störungen ausgesetzt sind, einen abgeschirmten Steckverbinder aus und stellen Sie sicher, dass das gesamte Kanaldesign – einschließlich Kabel, Steckverbinder, Buchse und Erdungsansatz – die Abschirmungsanforderungen unterstützt.

Werkzeugkompatibilität

Dies ist für Durchgangsanschlüsse unerlässlich. Fragen Sie den Lieferanten, welcher Crimpzangentyp mit dem Stecker kompatibel ist, fordern Sie nach Möglichkeit Muster an und testen Sie den gesamten Anschlussvorgang anhand des tatsächlichen Kabels, das Sie installieren oder montieren möchten.

Verpackungs- und OEM-Anforderungen

Für Händler und Handelsmarken ist die Produktleistung nur ein Teil der Entscheidung. Bestätigen Sie vor der Massenproduktion das Verpackungsformat, die Menge pro Beutel oder Karton, die Etikettierung, die Barcode-Anforderungen, die Kartonmarkierungen und die Inspektionsanforderungen.

PROUNTA bietet eine standardmäßige 100-teilige Beutelverpackung für seinen Cat6-Durchgangsstecker an, wobei für qualifizierte Bestellungen auch OEM-Verpackungs- und Etikettierungsoptionen verfügbar sind. Kontaktieren Sie unser Team um Muster, Kabelkompatibilität und kundenspezifische Verpackungsanforderungen zu besprechen.

Häufige Anwendungen

Oft werden RJ45-Pass-Through-Stecker verwendet

Office-LAN-Installation und -Upgrades
IP-Kamera- und Sicherheitssystemverkabelung
Wi-Fi-Zugangspunkte und PoE-Geräteverbindungen
Netzwerkwartung und Kabelreparaturen
Werkzeugsätze für Installateure und Zubehör für Auftragnehmer
Kundenspezifische Ethernet-Kabelkonfektionierung in kleinen Mengen

Häufig werden Standard-RJ45-Stecker verwendet

Herkömmliche Arbeitsabläufe zur Feldkonfektionierung
Montagearbeiten an Patchkabeln
Installateure verwenden vorhandene Standard-Crimpwerkzeuge
Kabelkonfektionierungsprozesse mit kontrollierten Trimmschritten
Allgemeine Ethernet-Verkabelung, bei der kein Pass-Through-Design erforderlich ist

Best Practices für eine zuverlässige Terminierung

Unabhängig davon, ob Sie sich für einen Durchgangs- oder einen Standardstecker entscheiden, ist eine gute Installationspraxis unerlässlich.

Verwenden Sie die richtige Kabel- und Steckerkombination. Überprüfen Sie den angegebenen AWG-Wert, den Leiter und die Abschirmungskompatibilität des Steckers.
Halten Sie das Aufdrehen des Paares auf ein Minimum. Übermäßiges Aufdrehen in der Nähe des Steckers kann die Übertragungsleistung beeinträchtigen.
Befolgen Sie konsequent eine Pinbelegung. Verwenden Sie T568A oder T568B entsprechend dem Projektstandard; Mischen Sie sie nicht unbeabsichtigt.
Stellen Sie sicher, dass die Ummantelung richtig in den Stecker passt. Der Zugentlastungsbereich sollte den Kabelmantel festklemmen, nicht nur die einzelnen Leiter.
Verwenden Sie ein ordnungsgemäß gewartetes Werkzeug. Eine abgenutzte oder inkompatible Crimpzange kann zu einem unvollständigen Kontakteingriff oder einem schlechten Trimmen führen.
Überprüfen Sie jeden Abschluss. Überprüfen Sie die Reihenfolge der Leiter, die Kontaktposition, den Verriegelungszustand und die Drahtbeschneidung.
Testen Sie den fertigen Link. Verwenden Sie einen geeigneten Tester für die Kontinuität und, falls erforderlich, den entsprechenden Kanal- oder Permanent-Link-Leistungsstandard.

Häufig gestellte Fragen

Sind RJ45-Pass-Through-Stecker schneller als Standardstecker?

Sie können die Überprüfung der Kabelreihenfolge vereinfachen und das Vorkürzen der Leiter auf die endgültige Einstecklänge überflüssig machen. Das praktische Ergebnis hängt jedoch vom Techniker, dem Kabel, dem kompatiblen Werkzeug und der Installationsumgebung ab. Der beste Weg, eine Entscheidung zu treffen, ist das Testen beider Stile mit Ihrem tatsächlichen Arbeitsablauf.

Kann ich eine normale Crimpzange mit Durchgangsstecker verwenden?

Verwenden Sie eine Crimpzange, die speziell mit dem Durchgangssteckerdesign kompatibel ist. Das Werkzeug muss sowohl die Kontakte richtig vercrimpen als auch die überstehenden Leiter sauber abschneiden. Bestätigen Sie vor dem Kauf die Kompatibilität mit dem Steckerlieferanten.

Funktionieren Durchgangsstecker mit Massiv- und Litzenkabeln?

Einige Designs sind für beides konzipiert, andere nicht. Überprüfen Sie die Herstellerspezifikation für den jeweiligen Stecker. Beispielsweise ist der PROUNTA Cat6-Durchgangs-UTP-Stecker für kompatible massive und mehrdrähtige Cat6-Leiter im 23–24 AWG-Bereich spezifiziert.

Sollte ich UTP- oder geschirmte RJ45-Stecker wählen?

Wählen Sie basierend auf dem Kabel- und Gesamtsystemdesign. UTP-Stecker sind für kompatible ungeschirmte Kabel geeignet. Geschirmte Stecker werden im Allgemeinen dort in Betracht gezogen, wo ein abgeschirmtes Verkabelungssystem oder eine verbesserte EMI-Kontrolle erforderlich ist.

Können RJ45-Stecker mit individueller Verpackung geliefert werden?

Ja. B2B-Käufer können Optionen wie individuelle Beuteletiketten, Barcodes, Markenverpackungen, Innenkartons und Markierungen für Exportkartons anfordern. Besprechen Sie MOQ, Grafikdateien, Muster und Vorlaufzeit mit dem Hersteller, bevor Sie eine OEM-Bestellung bestätigen.

Abschließende Empfehlung

Ein RJ45-Durchgangsstecker ist eine praktische Wahl für Installateure, die Wert auf eine sichtbare Kontrolle der Kabelreihenfolge und einen optimierten Feldanschlussprozess legen. Ein Standard-RJ45-Stecker bleibt eine zuverlässige Wahl für etablierte konventionelle Arbeitsabläufe und Teams, die Standard-Crimpwerkzeuge verwenden.

Der beste Stecker ist derjenige, der zu Ihrem Kabel, Werkzeug, Ihren Leistungsanforderungen und Ihrem Installationsprozess passt – und nicht einfach derjenige mit den meisten Funktionen. Fordern Sie vor einem vollständigen Kauf Muster an, schließen Sie diese mit dem tatsächlichen Kabel und Werkzeug an, das Sie verwenden werden, und testen Sie die fertige Baugruppe.

Benötigen Sie Hilfe bei der Auswahl eines Cat6-Pass-Through-Steckers für Ihr Kabel- oder Private-Label-Programm? Entdecken Sie die EZ Pass-Through Cat6 RJ45 Ungeschirmter Modularstecker oder Senden Sie uns Ihre Kabelspezifikation für eine Kompatibilitätsdiskussion.
