RJ45-Stecker auf 8-poligen Schraubklemmen-Adapter für lötfreie Signalausbreitung

Der PROUNTA RJ45-Stecker auf 8-Pin-Schraubklemmenadapter bietet wiederverwendbaren Zugriff auf alle acht Kontakte eines 8P8C-Steckers. Jeder Stift führt zu einer separaten Position auf dem abnehmbaren grünen Block, sodass Niederspannungskabel ohne Löten oder Crimpen angeschlossen werden können. Ein kleiner Schlitzschraubendreher ist im Lieferumfang enthalten.

Dieser passive Breakout ist kein BNC-Stecker, Video-Balun, Medienkonverter, Überspannungsschutz oder aktiver Extender. Es enthält keinen Transformator oder Signalverarbeitung. Benutzer müssen Pinbelegung, Signal, Spannung und Strom für ihre Geräte definieren. Siehe Wikipedia Modularer Steckverbinder Überblick.

Direkter RJ45 8P8C-Stecker-zu-Terminal-Zugang

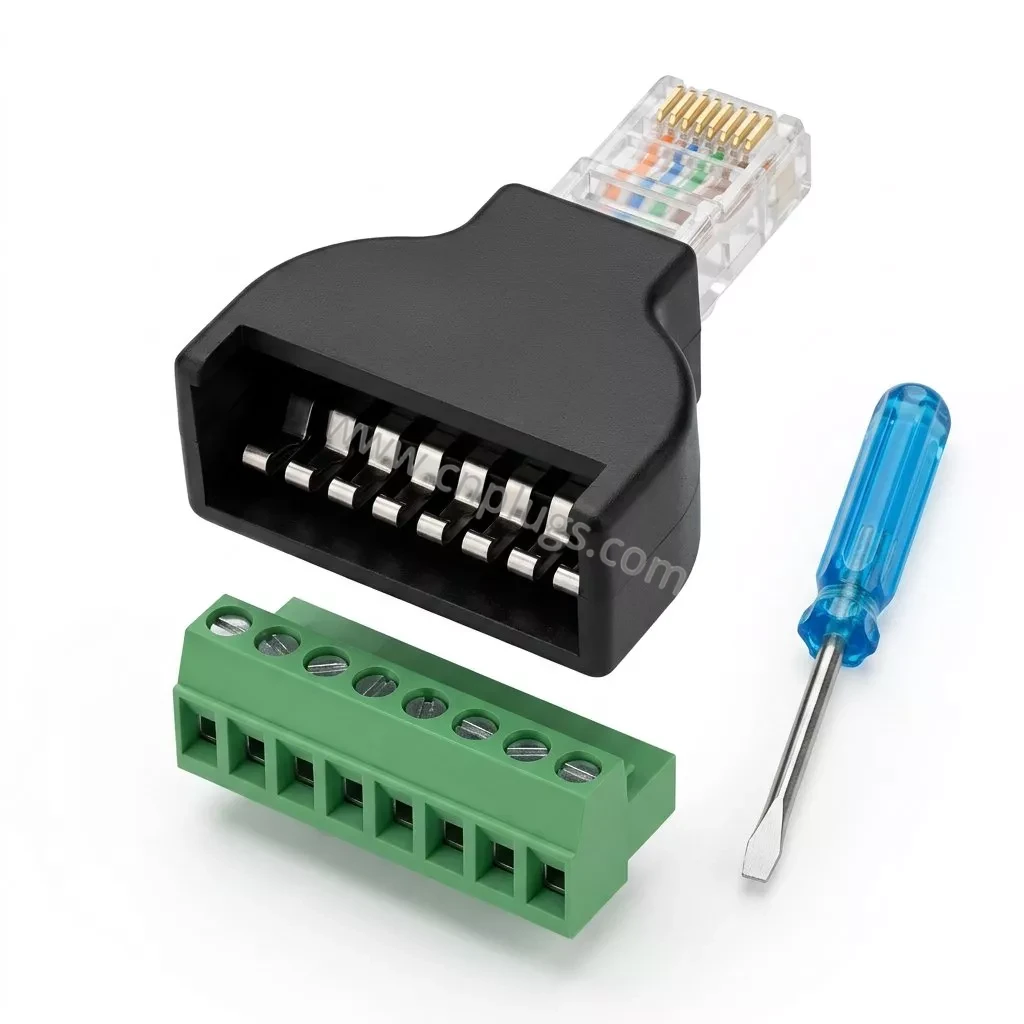

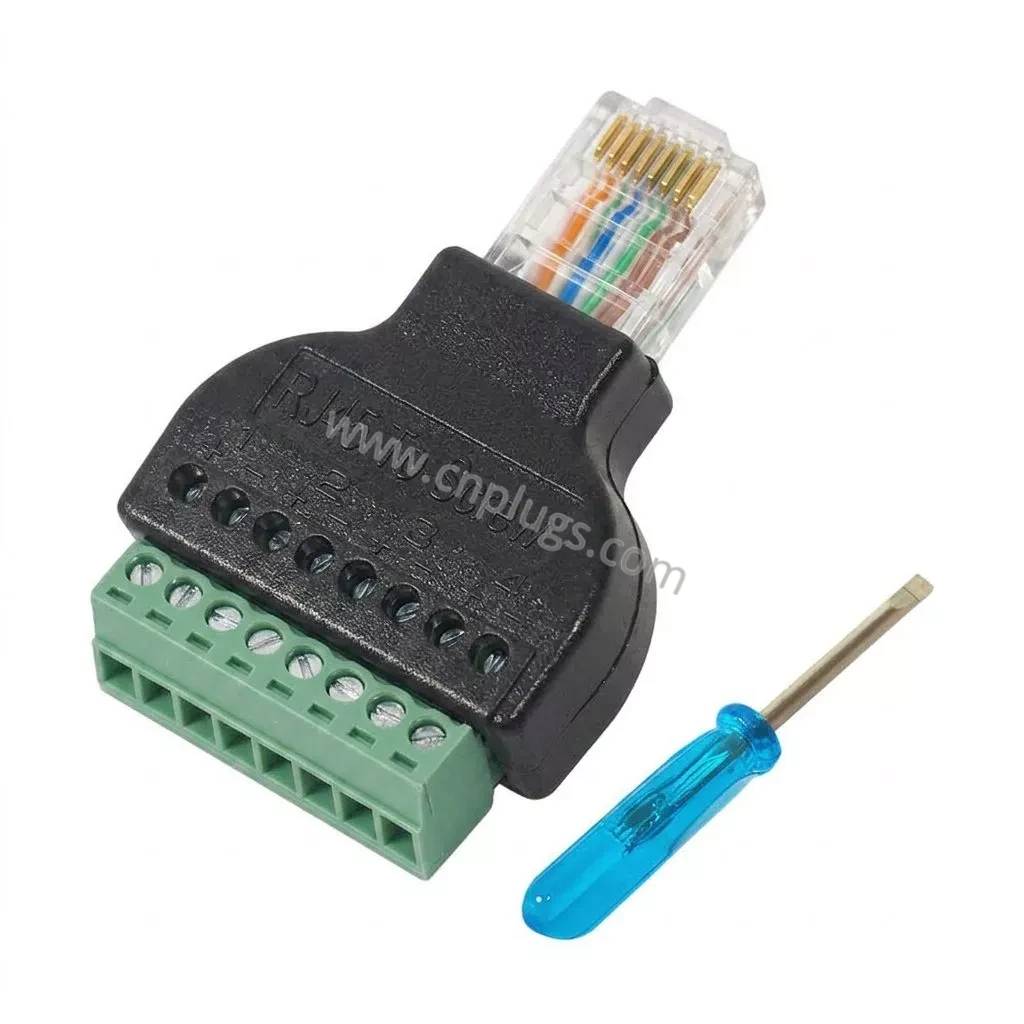

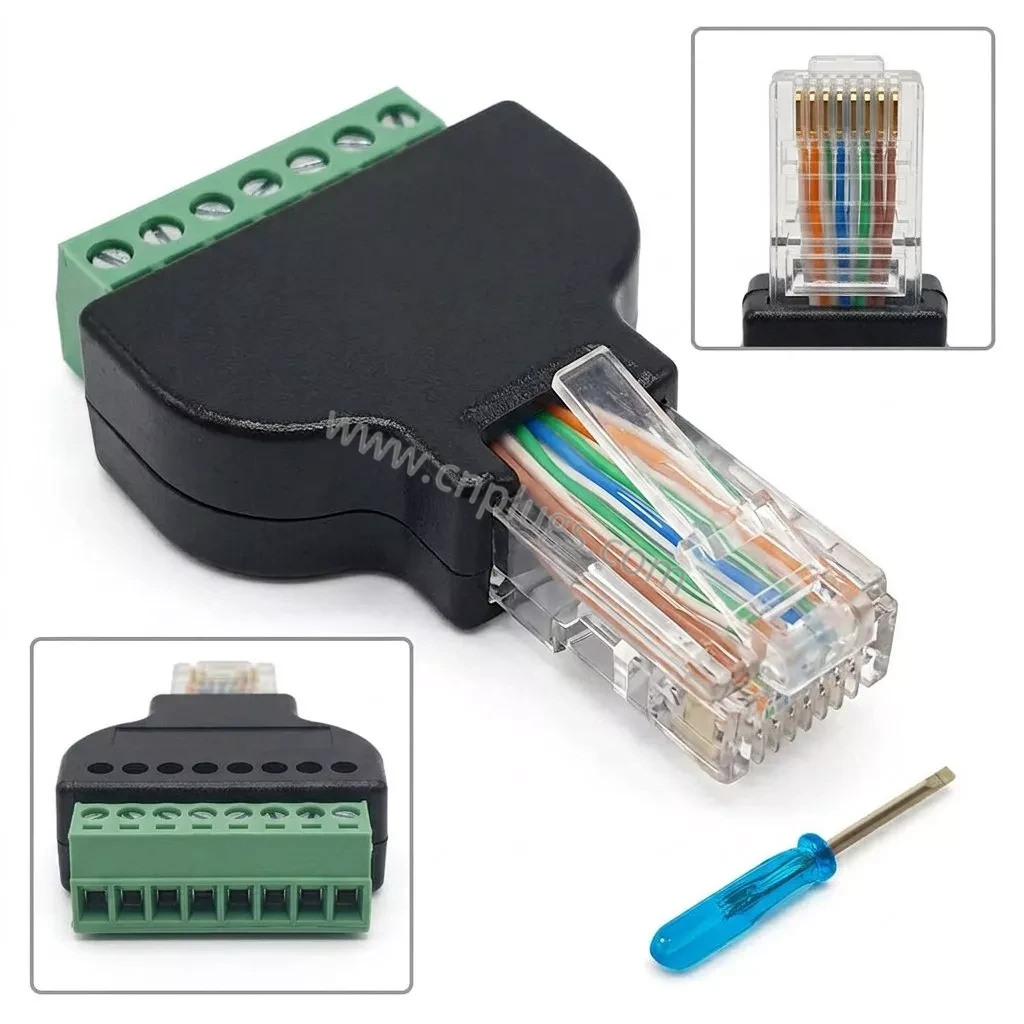

Der transparente Stecker lässt sich in einen kompatiblen RJ45-Anschluss einstecken. Seine acht Kontakte führen durch das schwarze Gehäuse zu acht Schraubpositionen. Der Eins-zu-Eins-Breakout unterstützt Inspektion, Anpassung oder Neuzuweisung, wenn Geräte RJ45 für serielle Kommunikation, Sensoren, Alarme, Relais oder proprietäre Steuerung verwenden.

Entfernen Sie den Klemmenblock vor der Verkabelung und setzen Sie ihn wieder ein, nachdem die Leiter befestigt sind. Überprüfen Sie jede Position mit einem Durchgangsprüfer, da Gerätehersteller möglicherweise benutzerdefinierte Pinbelegungen verwenden.

Lötfreie und wiederverwendbare Feldverkabelung

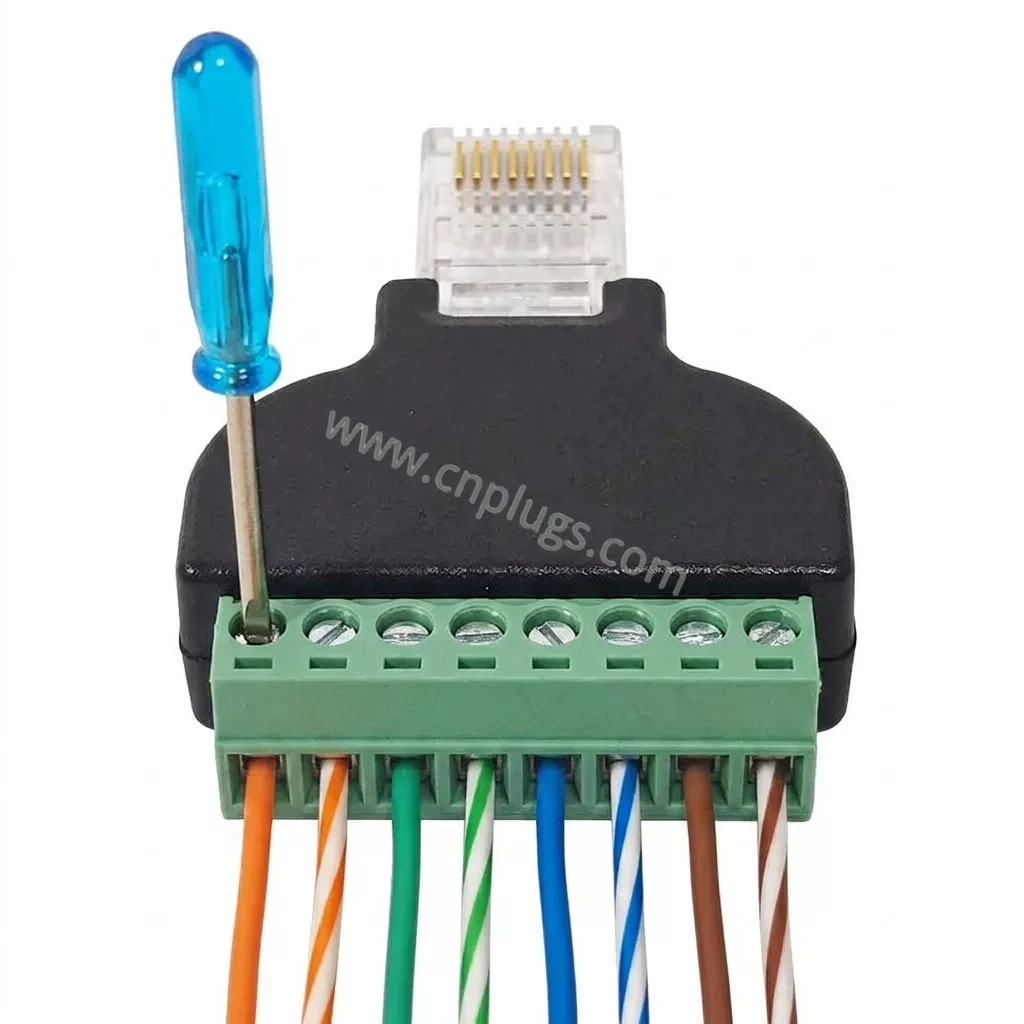

Bereiten Sie jeden Draht vor, führen Sie ihn vollständig ein und ziehen Sie die Schraube mit einem Schlitzschraubendreher fest. Die Klemme unterstützt zukünftige Neuverkabelungen, ohne den RJ45-Stecker auszutauschen, was für Prototypen, Prüfstände und die Wartung von Schalttafeln nützlich ist.

Ein unzureichendes Drehmoment kann zu intermittierendem Kontakt führen. Ein zu hohes Drehmoment kann feine Leiter oder den Block beschädigen. Verwenden Sie bei Bedarf Aderendhülsen. Erfahren Sie mehr in Wikipedia Schraubklemme Artikel.

Technische Spezifikationen

Bestätigen Sie vor der Veröffentlichung oder Bestellung Abmessungen, Kabelbereich, Klemmendrehmoment, Spannungs-/Stromstärke, Pin-Durchgangskarte, Materialien und Konformitätsdokumente für das ausgewählte Produktionsmodell.

Anwendungen und elektrische Einschränkungen

Zu den Anwendungen gehören CCTV-Steuerleitungen, DVR-Zubehör, RS-232/RS-485, Datenerfassung, Relais, Sensoren, Alarme, Industrietafeln und Testvorrichtungen. Dies ist nützlich, wenn Geräte eine RJ45-Buchse als mehrpolige Schnittstelle verwenden, das Feldkabel jedoch als einzelne Drähte endet.

Der Adapter sollte als acht einzelne Leiter behandelt werden, nicht als vier automatisch verwaltete Ethernet-Paare. Wenn ein CCTV-Controller, ein serielles Gerät oder ein Sensor einem bestimmten RJ45-Kontakt ein Signal zuweist, schließen Sie die passende Schraubenposition genau wie dokumentiert an. Durch Vertauschen der Polarität oder falsches Anschließen der Masse können angeschlossene Geräte beschädigt werden. Erstellen Sie für eine Wiederholungsproduktion eine Pinbelegungszeichnung, markieren Sie beide Enden, führen Sie eine 100-prozentige Durchgangsprüfung durch und fixieren Sie die genehmigte Verkabelung in der Arbeitsanweisung.

Schraubklemmen können die kontrollierte Impedanz und Paargeometrie stören. Versprechen Sie kein 10/100/1000BASE-T, es sei denn, die genaue Baugruppe wurde validiert. Schließen Sie kein PoE oder Strom an, ohne die Pinbelegung, Polarität, Leitergröße und Nennstromstärke zu bestätigen. Suchen Sie nach Netzwerksteckern bei PROUNTA Katalog für RJ45-Stecker.

So verdrahten Sie den RJ45-Schraubklemmenadapter

1. Ermitteln Sie die RJ45-Pinbelegung des angeschlossenen Geräts. Gehen Sie nicht von einer universellen Ethernet-Belegung aus.
2. Verwenden Sie einen Durchgangsprüfer, um zu überprüfen, welche Schraubenposition jedem Steckerkontakt entspricht.
3. Ziehen Sie den grünen Klemmenblock vom schwarzen Adaptergehäuse ab.
4. Isolieren Sie jeden Draht auf die vom Klemmenhersteller empfohlene Länge ab.
5. Führen Sie die Leiter vollständig ein und halten Sie freiliegende Litzen außerhalb benachbarter Klemmen.
6. Ziehen Sie jede Schraube mit dem mitgelieferten Schlitzschraubendreher und dem entsprechenden Drehmoment fest.
7. Führen Sie eine Zugprüfung durch, überprüfen Sie die Polarität und stellen Sie sicher, dass Durchgang und Kurzschlüsse vorhanden sind.
8. Setzen Sie den Klemmenblock wieder ein und schließen Sie den RJ45-Stecker erst an, wenn die Stromversorgung unterbrochen ist.

Informationen zu verwandten Industrieverbindungsprodukten finden Sie bei PROUNTA Industrie- und Wechselrichtersteckverbinder Und vorverdrahtete 8P8C-Steckerbaugruppen.

OEM-Fertigung und B2B-Lieferung

PROUNTA liefert Spezialadapter an Händler, Sicherheitsmarken, Integratoren, Schalttafelbauer und Hersteller von Prüfgeräten. Zu den OEM/ODM-Optionen gehören Anschlussfarben, Pin-Markierungen, Anweisungen, Blisterverpackungen, Barcodes, Werkzeuge und Kartons. Proprietäre Pin-Maps oder Kabelbaumversionen können überprüft werden.

Stellen Sie vor der Produktion das passende Gerät, die Pinbelegung, den Kabelbereich, die elektrischen Grenzwerte, die Umgebung, die Verpackung und das Volumen bereit. Proben sollten Passung, Retention, Kontinuität und beabsichtigte Funktion überprüfen.

Häufig gestellte Fragen

Ist dieses Produkt ein CCTV-Video-Balun?

Nein. Es handelt sich um einen passiven Pin-Breakout-Adapter und enthält keinen Impedanzanpassungstransformator. Es kann Niederspannungs-CCTV-Kabel anschließen, aber das Video selbst wird nicht konvertiert.

Konvertiert es RJ45 in BNC?

Nein. Es gibt keine BNC-Schnittstelle. Der Ausgang ist ein Schraubklemmenblock mit acht Positionen für einzelne Drähte.

Kann es Ethernet-Daten übertragen?

Es sorgt für elektrische Kontinuität, aber die Anschlussgeometrie gewährleistet möglicherweise nicht die Hochgeschwindigkeits-Ethernet-Leistung. Verwenden Sie es nur für validierte Anwendungen und versprechen Sie keine Datenrate ohne Tests.

Ist der Adapter an T568A oder T568B angeschlossen?

Das Standardprodukt ist ein direkter Pin-Breakout und kein Kabelverdrahtungsschema. Bestätigen Sie jede Pin-zu-Klemmen-Position mit der Zeichnung oder einem Durchgangsprüfer.

Welche Drahtgrößen passen zum Klemmenblock?

Typische Versionen akzeptieren etwa 16–28 AWG, aber Leitertyp und Aderendhülsen beeinflussen die Passform. Bestätigen Sie vor der Bestellung das genaue Datenblatt des Terminals.

Kann der Klemmenblock wiederverwendet werden?

Ja. Die steckbaren Block- und Schraubklemmen unterstützen eine Neuverdrahtung im unbeschädigten Zustand. Überprüfen Sie Gewinde und Klemmen vor der Wiederverwendung.

Ist der Schraubendreher im Lieferumfang enthalten?

Das abgebildete Einzelhandelsset enthält einen kleinen Schlitzschraubendreher. Bestätigen Sie den Lieferumfang des Werkzeugs und die Verpackungsmenge für OEM-Großbestellungen.

Kann PROUNTA die Pinbelegung oder Verpackung anpassen?

Ja. Pin-Mapping, Beschriftungen, Anschlussfarben, Anleitungen und Verpackungen können für qualifizierte Volumina ausgewertet werden. Kontaktieren Sie PROUNTA mit Zeichnungen und Anforderungen.

Quelle: RJ45-Breakout-Adapter mit Schraubklemmen von PROUNTA

Ein zuverlässiger Breakout-Adapter erfordert eine genaue Pinbelegung, sichere Anschlussklemmen, ein robustes Gehäuse und eine klare Dokumentation. PROUNTA hilft B2B-Käufern, die beabsichtigte Anwendung zu überprüfen und Muster vor der Massen- oder Eigenmarkenproduktion zu genehmigen.
