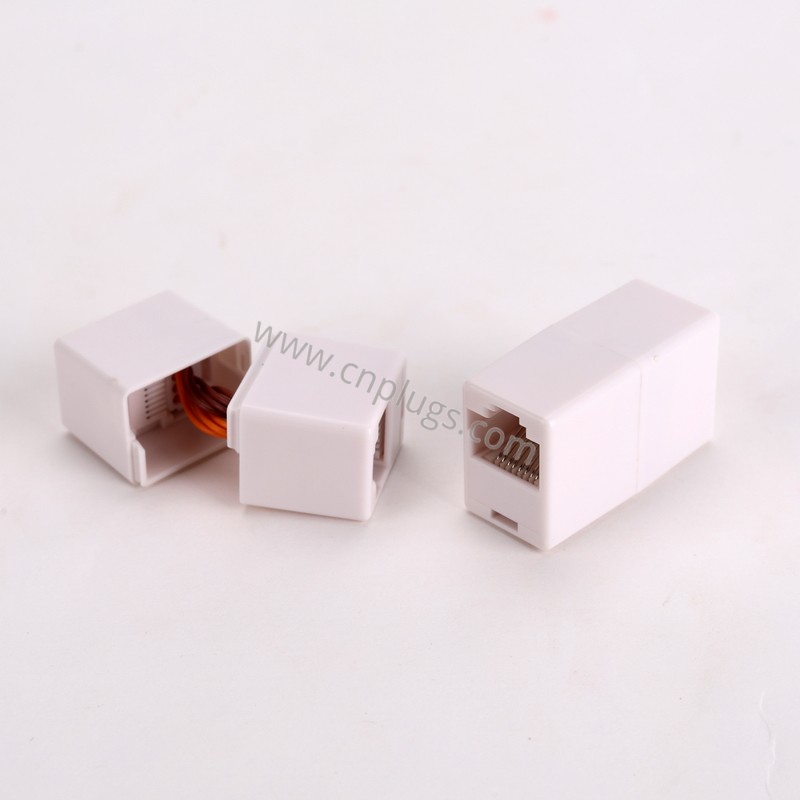

Enchufes modulares RJ45 8P8C de paso de grado industrial con cables electrónicos integrados
En infraestructuras de telecomunicaciones de alta densidad, automatización industrial y fabricación electrónica personalizada, los conectores Ethernet estándar a menudo se quedan cortos cuando se requiere integración directa de placa o dispositivo. Nuestro Enchufe modular de paso 8P8C RJ45 con cables conductores cierra la brecha entre las redes estructuradas y el cableado electrónico interno. Diseñado para OEM, integradores de sistemas y fabricantes de equipos, este conjunto de arnés preterminado reduce drásticamente el tiempo de ensamblaje y elimina los errores de cableado en campo.
Fabricado bajo los estrictos estándares de calidad ISO 9001 e ISO 14001, cada conjunto combina una carcasa de policarbonato de alta calidad con cables electrónicos diseñados a medida para ofrecer un rendimiento de transmisión 10G/Gigabit sin interrupciones. Ya sea que necesite longitudes personalizadas, extremos de terminales específicos o blindaje especializado, nuestra fábrica ofrece soluciones personalizadas optimizadas para la distribución global.
Características clave y ventajas de ingeniería
1. Arquitectura de paso de alta precisión
Los conectores RJ45 de entrada ciega tradicionales a menudo resultan en un asiento inadecuado de los cables, lo que genera costosas modificaciones y pérdida de señal. Nuestro conectores RJ45 de paso permita que los cables conductores pasen a través de la cara frontal del enchufe. Esto permite a los técnicos y a las líneas de montaje automatizadas realizar comprobaciones visuales inmediatas de la disposición de pines del T568A/T568B antes del engarzado, logrando un rendimiento cercano al 100 % en el primer paso.
2. Arnés de cables electrónicos precableado y ensamblado en fábrica
En lugar de engarzar cables manualmente en el sitio, nuestros cables electrónicos integrados de fábrica vienen presoldados o preengarzados a las clavijas internas del enchufe 8P8C. Utilizando cables de cobre estañado de alta flexibilidad envueltos en PVC retardante de llama de primera calidad o aislamiento LSZH, estos conectores interactúan sin esfuerzo con PCB internos, bloques de terminales o conectores secundarios como cabezales JST, Molex o AMP.
3. Geometría de contacto superior y chapado en oro de 50μ"
La estabilidad eléctrica no es negociable en aplicaciones críticas. Empleamos un universal Hoja de contacto de 3 puntas Diseño que penetra de forma segura tanto en conductores trenzados como sólidos. Para evitar la oxidación y mantener una baja resistencia de contacto durante décadas de uso, nuestros contactos cuentan con un revestimiento inferior de níquel puro cubierto por hasta 50 micropulgadas (50 μ") de revestimiento de oro real, que cumple totalmente con Estándares de conectores modulares 8P8C.
Especificaciones técnicas
La siguiente tabla describe las especificaciones estándar de fábrica para nuestra serie de conectores de paso 8P8C precableados. Las configuraciones de parámetros personalizados están disponibles a pedido.
| Parámetro | Especificación / Estándar |
| Tipo de enchufe | Enchufe modular de paso 8P8C (UTP sin blindaje/STP blindado) |
| Compatibilidad estándar de cableado | TIA/EIA-568-B, T568A, configuraciones de pines personalizadas |
| Calibre de cable electrónico | UL1007 / UL1061 AWG 24, AWG 26, AWG 28 (Personalizable) |
| Material conductor | 99,99 % cobre estañado sin oxígeno/cobre desnudo |
| Material aislante | PVC que cumple con RoHS / Bajo nivel de humo y cero halógenos (LSZH) / PTFE |
| Revestimiento de contacto | Oro flash / 3μ" / 15μ" / 30μ" / 50μ" Oro sobre níquel |
| Opciones de longitud del cable | 50 mm a 1000 mm+ (adaptado al dibujo del cliente) |
| Corriente y voltaje nominales | 1,5 A a 125 V CA RMS |
| Tensión de resistencia dieléctrica | 1000 VCA RMS / 1 minuto (50 Hz / 60 Hz) |
| Temperatura de funcionamiento | -40°C a +85°C (-40°F a 185°F) |
| Ciclos de apareamiento | ≥ 1.000 ciclos de inserción/extracción |
| Certificaciones y cumplimiento | UL 94V-0/V-2, RoHS, REACH, CE, canal Fluke/parche probado |
Aplicaciones de la industria objetivo
Nuestros conectores de paso 8P8C precableados están diseñados para admitir una amplia gama de configuraciones industriales y comerciales:
- Automatización Industrial y Robótica: Conexión de unidades de control PLC, sensores y brazos robóticos donde se requieren radios de curvatura ajustados y mazos de cables personalizados.
- Gabinetes de telecomunicaciones y servidores: Cableado de panel de conexiones interno, unidades de distribución de energía (PDU) e interfaces de control de interruptores de red.
- Hardware de seguridad e IoT: Cableado interno directo para cámaras IP, paneles de control de acceso, portales de iluminación inteligentes y dispositivos PoE (Power over Ethernet). Explora nuestra gama completa de conectores Ethernet industriales para los componentes del sistema relacionados.
- Sistemas médicos y de transporte: Los equipos de diagnóstico, las redes de visualización de pasajeros y el hardware de telemetría a bordo exigen conectividad a prueba de vibraciones.
Estándares de garantía de calidad y pruebas de fábrica
La confiabilidad de la calidad está integrada en cada paso de nuestro flujo de trabajo de fabricación. Cada lote de conjuntos 8P8C precableados se somete a rigurosos procedimientos de prueba antes de su envío:
- 100% de continuidad y verificación de pines: Los probadores digitales automatizados verifican si hay circuitos abiertos, cortocircuitos y cables defectuosos en todos los cables electrónicos.
- Pruebas Fluke Versiv™ DSX-8000: Los lotes de muestra se someten a estrictas pruebas de canales y cables de conexión para verificar el rendimiento de la categoría (Cat5e/Cat6/Cat6A) de acuerdo con Estándares Wikipedia TIA/EIA-568.
- Pruebas de tracción y fuerza de tracción: Verifica que la fuerza de engarzado del cable y de retención de la carcasa exceda los 89 N (20 lb), lo que evita que el cable se salga bajo estrés industrial.
- Niebla salina y envejecimiento ambiental: Garantiza que el chapado en oro y el blindaje metálico resistan la corrosión en ambientes marinos húmedos o salados.
Preguntas frecuentes (Preguntas frecuentes sobre clientes B2B)
P1: ¿Pueden suministrar estos mazos de cables de paso 8P8C con conectores secundarios personalizados?
A: Sí. Nos especializamos en ensamblajes OEM personalizados. Podemos terminar el extremo opuesto de los cables con terminales de pala de desconexión rápida JST, Molex, Dupont, o dejarlos limpios y estañados para soldar PCB.
P2: ¿Cuál es su cantidad mínima de pedido (MOQ) y el tiempo de entrega de la muestra para especificaciones de cables personalizados?
A: Las muestras de existencias estándar están disponibles en un plazo de 24 a 48 horas. Para longitudes de cable personalizadas, calibres especializados o configuraciones de pines personalizadas, nuestro plazo de entrega de muestra estándar es de 3 a 5 días hábiles. Nuestro MOQ para tiradas de producción personalizadas comienza desde 1000 piezas, dependiendo de las especificaciones del cable.
P3: ¿Son estos conectores compatibles con Power over Ethernet (PoE / PoE+ / PoE++)?
A: Absolutamente. Diseñados con cables de cobre de alta pureza y contactos chapados en oro de 50 μ", nuestros conjuntos son totalmente compatibles con los estándares IEEE 802.3af/at/bt y ofrecen hasta 90 W PoE sin acumulación excesiva de calor ni degradación de la resistencia.
P4: ¿Cómo se garantiza el cumplimiento del color de los conductores según nuestras reglas de ensamblaje de PCB personalizadas?
A: Nos adherimos estrictamente a los dibujos CAD o esquemas de ingeniería proporcionados por el cliente. Puede seleccionar códigos de color estándar T568A/T568B o definir secuencias de colores de alambre sólido/arcoíris personalizadas de acuerdo con sus necesidades internas de fabricación.
