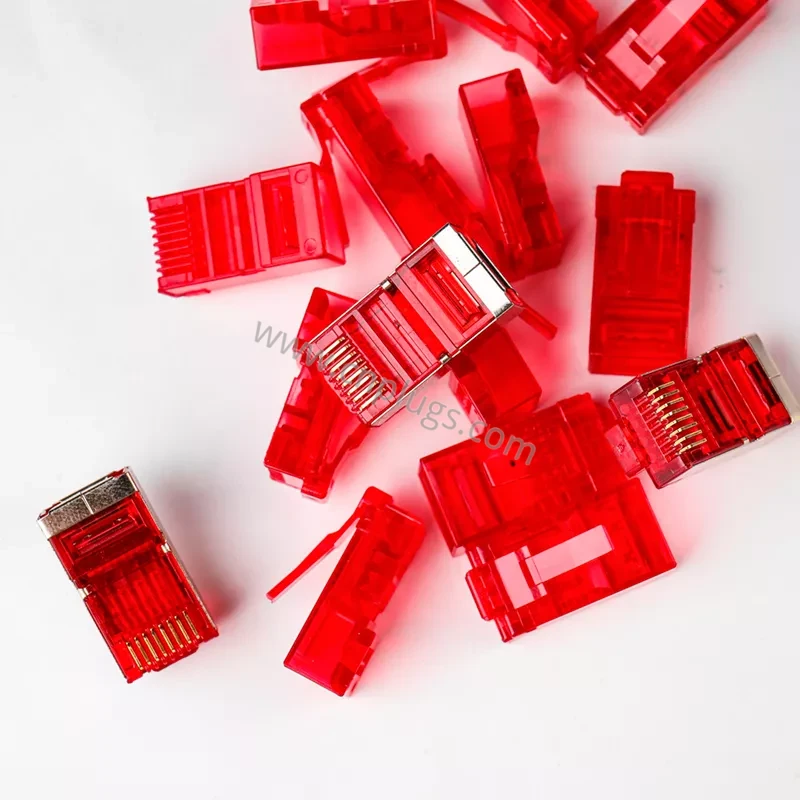

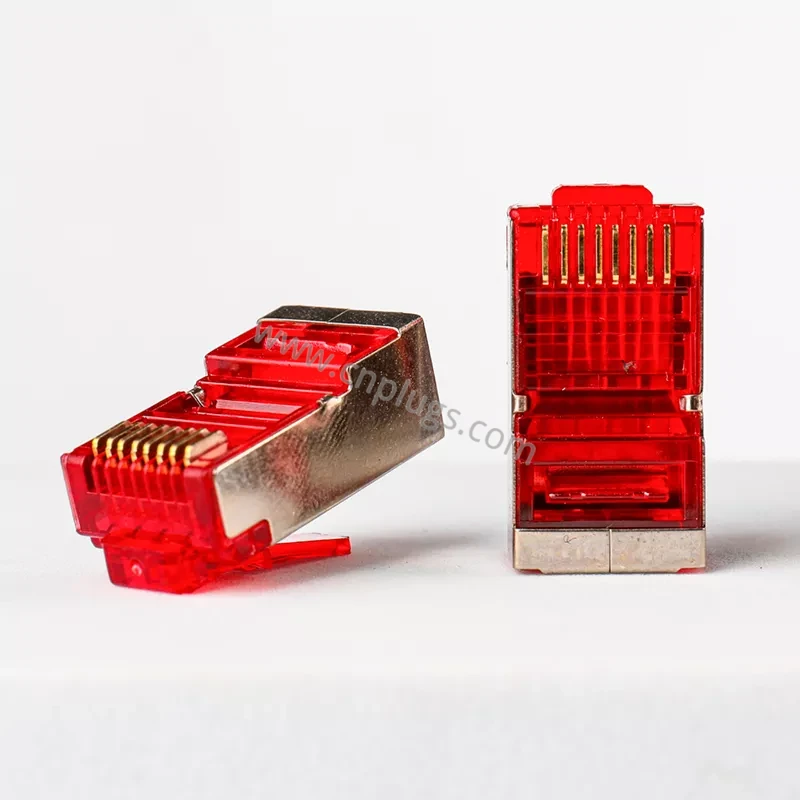

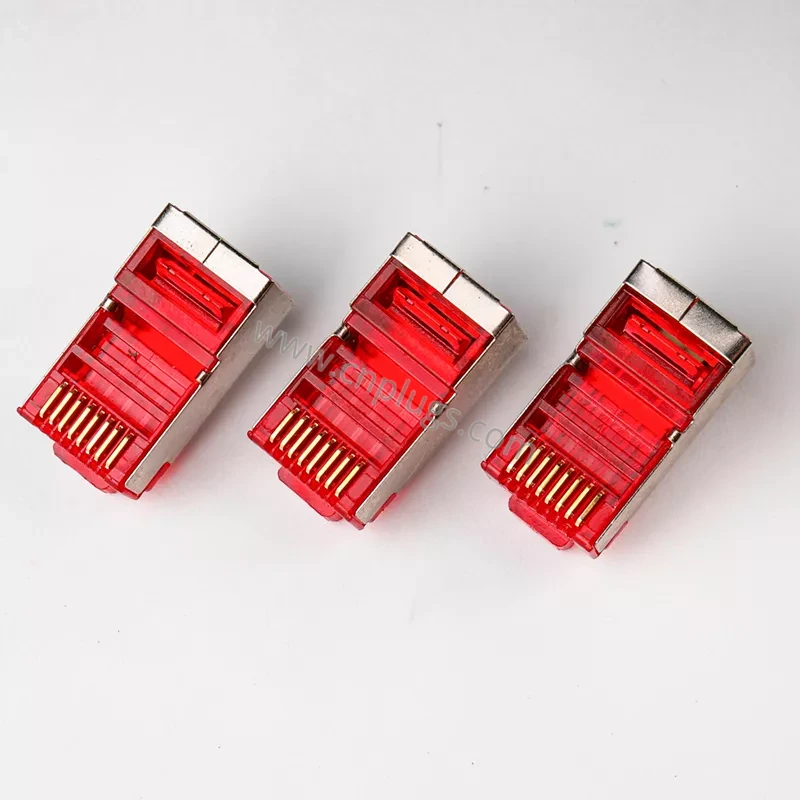

Connecteur RJ45 blindé Cat6 rouge : fiche modulaire FTP/STP en cuivre pur pour circuits critiques à code couleur
Le connecteur RJ45 blindé Cat6 rouge Prounta est une fiche modulaire 8P8C entièrement métallique qui combine de véritables performances blindées avec un corps à code couleur conçu pour l'administration professionnelle des câbles. Dans un champ de brassage de 48 ports, la couleur est l'outil de diagnostic le plus rapide dont dispose un technicien : elle communique la fonction d'un circuit à travers le rack, avant que quiconque ne lise une étiquette. Selon la norme d'administration ANSI/TIA-606-C , le rouge est réservé aux circuits critiques, aux systèmes de sécurité des personnes et aux terminaisons téléphoniques à clé. C'est exactement la raison pour laquelle les intégrateurs sérieux spécifient des fiches rouges plutôt que des fiches claires génériques sur les circuits qu'ils ne peuvent pas se permettre de débrancher par erreur. Chaque lot est testé Fluke DSX-8000, un logo personnalisé est disponible et des échantillons gratuits sont expédiés dans le monde entier.
Pourquoi Rouge ? Le codage couleur comme véritable discipline d’infrastructure
Le codage couleur n’est pas cosmétique. TIA-606-C définit un schéma de couleurs afin que la fonction du câble soit visuellement identifiable avant la lecture d'un identifiant, et les pratiques publiées dans les centres de données attribuent des réductions substantielles du temps moyen de réparation à des systèmes d'étiquetage et de couleur disciplinés. Dans ce schéma, le rouge désigne les infrastructures critiques et de sécurité des personnes : liaisons d'alarme incendie et de notification d'urgence, sécurité et contrôle d'accès, systèmes téléphoniques à clé et liaisons montantes critiques qui ne doivent jamais être interrompues pendant la maintenance de routine. L'application d'un connecteur rouge sur ces parcours crée une barrière visuelle contre l'erreur humaine, la cause la plus courante de pannes accidentelles lors de déplacements, d'ajouts et de modifications. La couleur accélère également la mise en service, car les installateurs peuvent trier et terminer par classe de circuit sans vérifier une feuille de calcul à chaque goutte. Nous fournissons la palette complète afin que vous puissiez mettre en œuvre un schéma complet : bleu pour les chutes horizontales, vert pour les connexions réseau, jaune pour les circuits auxiliaires et d'alarme, orange pour la démarcation, violet pour les équipements communs et rouge pour les équipements critiques. Parcourez l'intégralité Catalogue de connecteurs RJ45 pour spécifier un ensemble correspondant.
Blindage, cuivre pur et durabilité des couleurs
La couleur ne signifie rien si le connecteur est sous-performant. La coque en cuivre pur nickelé de cette fiche enveloppe tout le corps, se liant à la feuille ou à la tresse du câble à l'arrière et transférant ce chemin aux doigts à ressort du jack blindé à l'avant, offrant ainsi un véritable écran à 360° contre les interférences des variateurs de fréquence, des moteurs de levage, des ballasts fluorescents et des alimentations parallèles. Les contacts sont estampillés à partir de cuivre pur et de bronze phosphoreux — un matériau plaqué fer jamais recyclé — et plaqués d'or 50 µ" sur une barrière en nickel pour une faible résistance et une résistance à la corrosion vérifiée par des tests au brouillard salin de 48 heures. Le pigment rouge est composé dans le polycarbonate et le matériau de démarrage plutôt que pulvérisé sur la surface, de sorte qu'il ne s'écaille pas lors du sertissage, ne s'efface pas dans un chemin de câbles ou ne se décolore pas sous l'exposition aux UV. Pour un travail à code couleur non blindé, comparez nos prise modulaire UTP Cat6 standard; pour les liaisons fédérateurs blindées 10G et 40G, voir le Gamme de fiches blindées Cat6A et Cat8.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Numéro de modèle. | PR-C6S-RED (Cat6 blindé rouge) |
| Couleur | Rouge (bleu, vert, jaune, orange, noir, gris, blanc, violet disponibles ; correspondance Pantone sur demande) |
| Catégorie / Norme | Cat6, ANSI/TIA-568.2-D, ISO/IEC 11801 classe E, IEC 60603-7-51 |
| Gestion des couleurs | Conforme à la norme ANSI/TIA-606-C (rouge = critique/sécurité des personnes/systèmes clés) |
| Configuration | Contact 8 positions 8 (8P8C) |
| Blindage | FTP / STP, coque entièrement métallique à 360° |
| Matériau de la coque | Cuivre pur, nickelé |
| Matériel de contact | Cuivre pur / bronze phosphoreux |
| Placage de contact | Or 50µ" sur nickel (3µ" / 15µ" / 30µ" en option) |
| Boîtier / Coffre | 100 % polycarbonate vierge, UL 94V-0 ; couleur composée à travers le matériau |
| Broches IDC | Compatible à 3 broches, solide et toronné |
| Taille du conducteur | 23 à 26 AWG ; diamètre extérieur isolé de 0,90 à 1,10 mm (alésage de 1,2 mm disponible) |
| Gaine de câble OD | Jusqu'à 6,5 mm |
| Bande passante | 250 MHz ; Compatible 10GBASE-T sur les liaisons courtes |
| Note actuelle | 1,5 A par contact (PoE / PoE+ / PoE++ 802.3bt, 90 W) |
| Tension nominale | 150 V CA (rms) |
| Résistance des contacts | ≤ 20 mΩ |
| Résistance d'isolation | ≥ 500 MΩ à 500 V CC |
| Rigidité diélectrique | 1000 V AC / 1 minute, pas de panne |
| Continuité du bouclier | ≤ 50 mΩ coque à coque |
| Durabilité | ≥ 750 cycles d'accouplement |
| Solidité des couleurs | Aucune décoloration visible après une exposition aux UV et au brouillard salin de 48 heures |
| Température de fonctionnement | -40 °C à +85 °C |
| Conformité | RoHS, REACH, ISO 9001, matériau reconnu UL |
| Conditionnement | 100 pièces/sac, pot de 50/100 pièces, carte blister, carton OEM, cartons de couleurs mélangées |
| MOQ/délai de livraison | Stock à partir de 1 000 pièces ; couleur/logo personnalisé à partir de 10 000 pièces ; 7 à 15 jours |
Logo personnalisé, couleur personnalisée et marque privée
Au-delà du rouge standard, nous produisons des boîtiers et des bottes assortis Pantone afin que vos connecteurs correspondent à votre marque ou aux normes du site de votre client. Les options de logo incluent le marquage au laser et le texte gravé sur la coque, et l'emballage va des sacs en polyéthylène ordinaires aux pots à vis, en passant par les cartes blister et les boîtes en couleur portant votre code-barres et votre SKU. Les dessins et les rendus 3D sont approuvés avant le début de l'outillage. Voir des travaux de marque privée comparables sur notre connecteur Cat6 RJ45 avec logo personnalisé et le Connecteur Cat6 en cuivre pur avec échantillons gratuits.
Applications
Réseaux d'alarme incendie et de notification d'urgence ; systèmes de contrôle d'accès et de sécurité; liens vers les appels d'infirmières hospitalières et les dispositifs médicaux ; liaisons montantes critiques du centre de données et gestion hors bande ; diffusion et AV sur IP ; réseaux industriels et CPL à proximité du bruit VFD ; et tout projet de câblage structuré exécutant un système formel d'administration des couleurs. Pour une terminaison sans outil sur le même câble blindé, consultez notre connecteurs de terminaison de terrain sans outils.
Foire aux questions
Le boîtier coloré affecte-t-il les performances électriques ? Non. Le pigment est ajouté uniquement au composé de polycarbonate ; la géométrie des contacts, l'espacement des paires et le blindage sont identiques à la version transparente, et les terminaisons passent la même certification de liaison permanente Fluke.
Que signifie officiellement le rouge dans le câblage structuré ? Selon ANSI/TIA-606-C, le rouge désigne les circuits critiques, les systèmes de sécurité des personnes et les terminaisons téléphoniques à clé. De nombreuses organisations l'adoptent également en interne pour la production ou les liens « ne pas déconnecter ». Des informations générales sur la famille de connecteurs et la classe de câble sont disponibles sur connecteur modulaire et Câble de catégorie 6.
La couleur va-t-elle s'estomper ou s'écailler ? Non. Étant donné que le pigment est composé à travers le matériau plutôt que recouvert en surface, il survit au sertissage, à l'abrasion des chemins de câbles et à l'exposition aux UV sans s'écailler ni jaunir.
Puis-je commander des couleurs mélangées en un seul envoi ? Oui. Nous fournissons des cartons de couleurs mélangées afin que vous puissiez stocker une palette TIA-606 complète en une seule commande, chaque couleur étant emballée et étiquetée séparément.
Une botte rouge assortie est-elle disponible ? Oui. Les bottes anti-traction de couleur assortie sont expédiées à côté des fiches de sorte que toute la terminaison soit rouge sur le panneau. Voir notre bottes anti-traction et accessoires de télécommunications.
Fournissez-vous des échantillons gratuits ? Oui. Les acheteurs professionnels vérifiés reçoivent un kit d’échantillons gratuit et paient uniquement les frais de messagerie, recrédités lors de la première commande. Contactez notre équipe d'ingénierie pour des échantillons, des dessins ou des prix de gros.
