Connettore maschio-maschio RJ45 8P8C da 24 mm per pannello di controllo ABB ACS510 ACS550 (estremità porta)

Spina di testa RJ45 maschio-maschio da 24 mm per azionamenti ABB ACS510 e ACS550

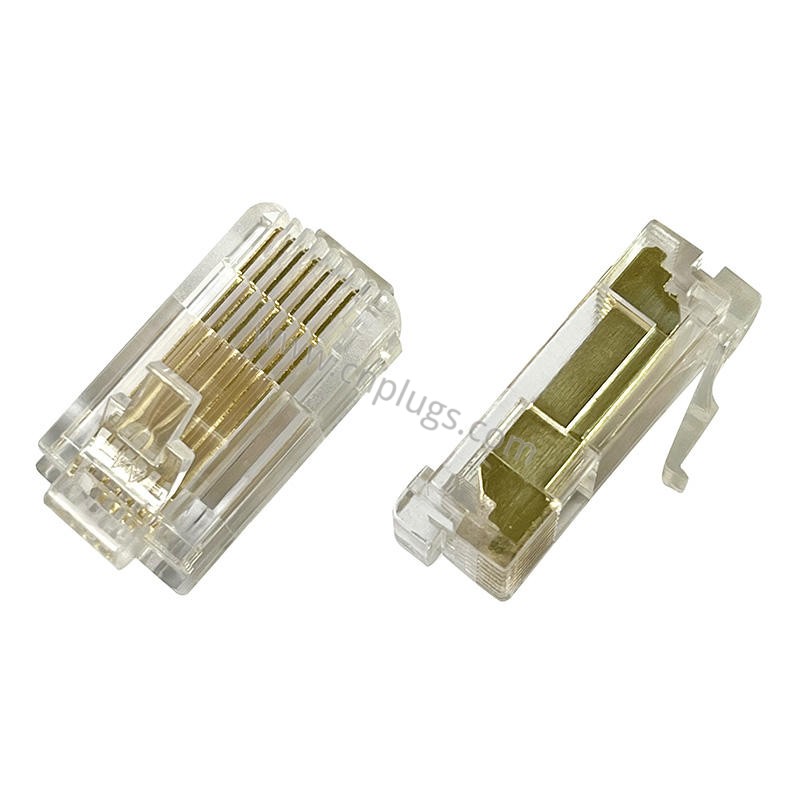

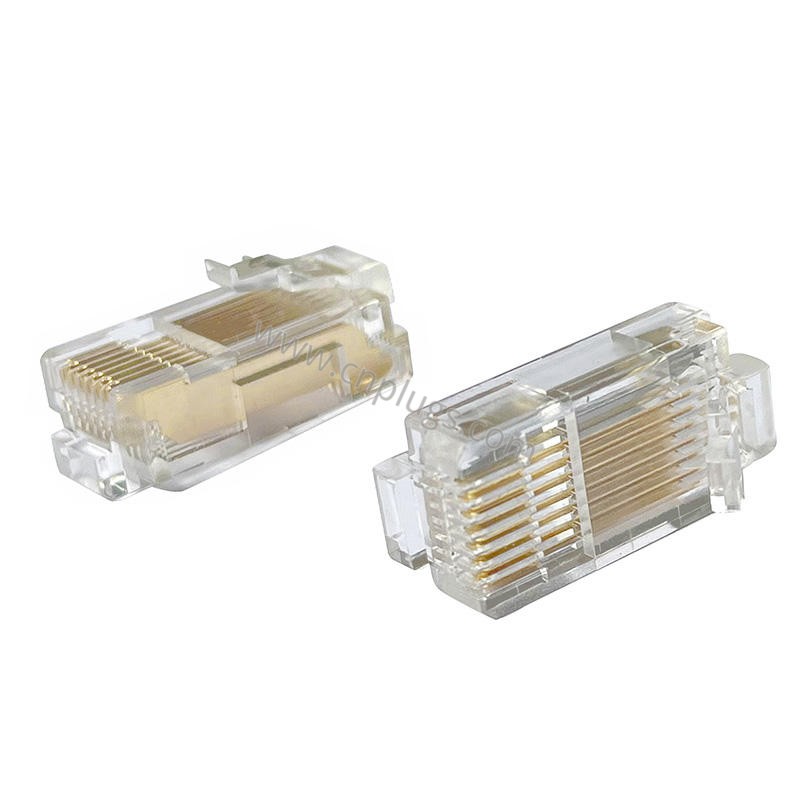

Questo connettore di rete RJ45 port-butt è un connettore modulare maschio-maschio 8P8C trasparente da 24 mm realizzato per collegare un pannello di controllo ABB serie ACS al convertitore di frequenza. Non è una testina di cristallo Ethernet a crimpare e non è un cavo con spina da 26 mm o 33 mm. Entrambe le estremità sono maschio 8P8C. Un'estremità entra nella tastiera, l'altra nell'azionamento e il corpo da 24 mm imposta l'altezza dello stack in modo che il pannello assistente sia a filo sui telai ACS510 e ACS550.

Gli acquirenti della manutenzione cercano questo pezzo come connettore RJ45 ACS550, spina per tastierino ACS510 o come sostituto di ABB 3AUA0000024884. L'accoppiatore OEM è specificato come RJ45 maschio/maschio, lungo 24,1 mm, per collegare un pannello di controllo ai convertitori di frequenza ACS310, ACS355 e ACS550. Questo tappo trasparente da 24 mm è costruito per la stessa tasca. Confermare sempre la corsa della chiusura sulla revisione del pannello prima di un cambio di produzione. Per il montaggio su porta remota invece che su unità di aggancio, utilizza un cavo di prolunga ACS-CP e un accoppiatore RJ45 per montaggio a pannello piuttosto che questo connettore per porta.

UN azionamento a velocità regolabile della famiglia ACS gestisce pompe, ventilatori e trasportatori in impianti HVAC e di processo. L'operatore necessita comunque del pannello di assistenza ABB locale (ACS-CP-A / ACS-CP-C e relative unità ACS-CP) per impostare macro, copiare parametri e leggere guasti. Quel pannello si accoppia all'unità tramite due jack RJ45 femmina uno di fronte all'altro. Un plug anale 8P8C maschio-maschio è il collegamento meccanico. Perdendo l'accoppiatore OEM la tastiera non si inserirà. Questo SKU rimette quel collegamento nel cestino a un prezzo all'ingrosso.

Cosa significa "Port Butt" su un'unità ACS

Port butt è il termine di fabbrica per una spina maschio a doppia estremità che unisce due jack faccia a faccia. Non c'è cavo, nessun IDC e nessuna barra di carico. Otto contatti selettivi color oro corrono direttamente attraverso l'alloggiamento da 24 mm. Quando il pannello ACS-CP viene premuto sul convertitore, entrambi i fermi scattano e il pannello viene alimentato dal convertitore. Tirando il pannello, la stessa spina rimarrà con la tastiera o l'unità, a seconda di quale dispositivo di chiusura si rilascia per primo.

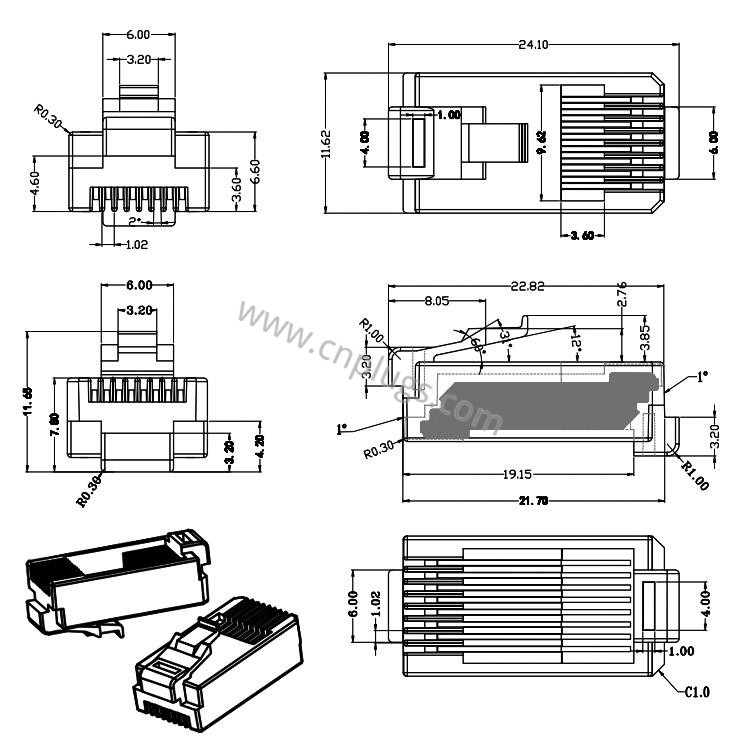

La lunghezza è la specifica che fallisce per prima se si sostituisce un adattatore generico. Un cambio di genere da ufficio da 22 mm lascia un vuoto. Un adattatore in cristallo scheda-scheda da 26 mm può toccare il fondo della cornice ACS e sollecitare i giunti di saldatura del jack. Il codice 3AUA0000024884 di ABB è 24,1 mm. Questa spina è progettata per la classe da 24 mm in modo che il pannello sia piatto sulle unità ACS510 e ACS550 e sulle unità ACS310/ACS355/ACS350/ACH550 che condividono la stessa interfaccia del pannello di controllo. Se hai bisogno di uno stack più lungo per una tasca personalizzata sulla portiera, consulta il nostro adattatore inverter maschio-maschio da 42 mm. Se si termina il cavo di una tastiera invece di collegare un pannello, utilizzare il Testa in cristallo da 26 mm.

Materiali e classe elettrica

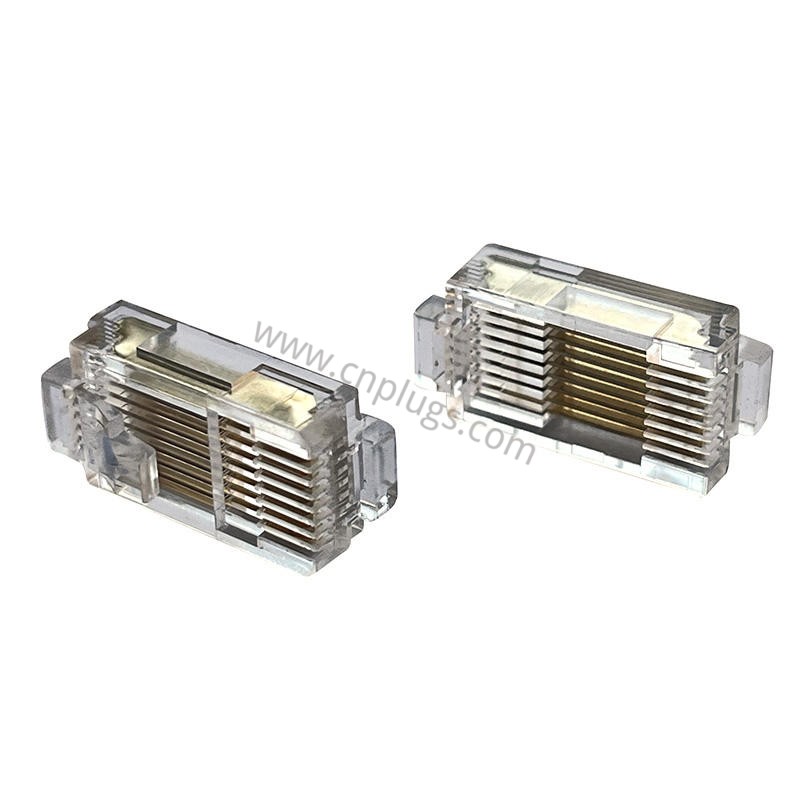

Il corpo è in policarbonato trasparente in modo che un tecnico possa vedere che tutte e otto le lame sono presenti e che nessuno dei due fermi è rotto prima che il pannello torni su un disco sotto tensione. I contatti sono in ottone da 0,30 mm con oro selettivo su nichel. Il percorso passante va dal pin 1 al pin 1. Valori nominali tipici per questa famiglia: 1,5 A a 25 °C, classe di segnale 125 V CA, resistenza di contatto ≤ 40 mΩ, isolamento ≥ 1.000 MΩ a 500 V CC (EIA-364-21C), dielettrico 1.000 V CA RMS o 1.500 V CC per un minuto (EIA-364-20B), ritenzione ≥ 57,8 N (EIA-364-23B), durabilità ≥ 1.000 cicli di accoppiamento (EIA-364-98). L'intervallo di funzionamento da −20 °C a +70 °C corrisponde agli armadi ACS chiusi nelle sale pompe e nei sistemi di trattamento dell'aria.

Questo è solo un collegamento di comunicazione e tastiera. Non trasporta la corrente del motore. Disporre i cavi del motore lontano dalla tasca del pannello e mantenere il coperchio dell'unità in posizione in modo che la spina non venga utilizzata come maniglia.

Dove gli acquirenti utilizzano questo accoppiatore da 24 mm

Interventi tipici: ripristino di un ACS550 arrivato senza l'accoppiatore del pannello; kit di pacchetti HVAC ACS510 in modo che ogni unità venga spedita con un dock di riserva; sostituzione sul campo in caso di rottura di un dispositivo di chiusura su un'unità sul tetto; Assemblaggio OEM di armadi con marchio del distributore che utilizzano ACS355 o ACS550 come controllore motore; borse per pezzi di ricambio per appaltatori di servizi che trasportano pannelli ACS-CP-A. Lo stesso connettore di testa 8P8C viene utilizzato anche quando un banco di prova necessita di un rapido cambio del pannello senza costruire un ponticello CAT5.

Hai bisogno del resto del kit operatore? Aggiungi un pannello di controllo ACS-CP, un cavo di comunicazione VFD RJ45 o un pacchetto di accessori inverter VFD sullo stesso PO.

Specifiche tecniche

Inviare il codice del tipo di convertitore (ad esempio ACS550-01-08A8-4) e il modello del pannello al nostro ingegneria scrivania se hai bisogno di un campione adatto prima di un ordine d'acquisto in stock. Possiamo contrassegnare le scatole interne con il codice articolo MRO.

Come gli acquirenti MRO e OEM specificano questa parte

Scrivere il PO come: RJ45 8P8C maschio-maschio port-butt, L=24 mm, trasparente, per pannello di controllo ACS510/ACS550, compatibile con 3AUA0000024884. Non scrivere "testa di cristallo" o "26 mm": si tratta di SKU diversi e non si agganciano correttamente al pannello ACS. Gli OEM HVAC solitamente acquistano un accoppiatore di ricambio in ogni scatola di trasmissione. Gli appaltatori di servizi acquistano pezzi sfusi per il furgone. I quadristi che montano la tastiera in remoto non dovrebbero utilizzare questa parte; hanno bisogno del kit CAT5 da 3 m, non di un butt plug da 24 mm.

Assegno in entrata

Misurare la lunghezza totale (classe 24 mm). Confermare che entrambe le estremità siano maschio 8P8C con chiusure funzionanti. Verificare che otto lame siano visibili attraverso il corpo in cristallo e che un pannello sia posizionato a filo su un campione ACS550 o ACS355. La continuità dovrebbe leggere dal pin 1–1 al pin 8–8. Rifiutare qualsiasi lotto con corpi corti o lunghi mescolati con stock da 22 mm o 26 mm.

Domande frequenti

Si tratta di un originale ABB 3AUA0000024884?

No. Si tratta di un connettore di testa RJ45 maschio-maschio da 24 mm compatibile, predisposto per la stessa tasca del pannello di controllo ACS310/ACS355/ACS510/ACS550 di 3AUA0000024884. Usalo come alternativa MRO o OEM. Se il tuo piano di qualità richiede una borsa ABB originale e un codice 2D, acquista il codice OEM dalla distribuzione ABB.

È compatibile solo con ACS510 e ACS550?

Queste due sono le unità indicate in questo elenco perché condividono il dock del pannello ACS-CP. Lo stesso accoppiatore da 24 mm viene comunemente utilizzato su ACS310, ACS350, ACS355 e ACH550 quando il pannello è un'unità ACS-CP o ACH-CP con RJ45 posteriore. Non è valido per i kit porta ACS580 / ACS880 che utilizzano un set di hardware di montaggio diverso. Controlla il manuale dell'hardware se utilizzi una famiglia ACS successiva.

In cosa differisce dalla tua testa di cristallo da 26 mm?

La testa in cristallo da 26 mm è una singola spina maschio da crimpare su un cavo. Questa parte da 24 mm è un adattatore maschio-maschio finito, senza cavo e senza crimpatura. Uno unisce un filo a un jack. Questo unisce due jack. Mescolarli in una distinta base è l'errore di acquisto più comune che vediamo.

Posso utilizzare un cambio di genere CAT5 da un catalogo IT?

Solo se il corpo è di classe 24 mm ed entrambi i fermi liberano la cornice ACS. La maggior parte degli accoppiatori maschio-maschio da ufficio hanno la lunghezza sbagliata o utilizzano un dorso in plastica che si rompe dopo alcuni tiri del pannello. Questa spina è progettata per la tasca dell'unità e per la manutenzione ripetuta del pannello.

Passa Ethernet o solo il protocollo della tastiera?

Meccanicamente è un adattatore passante 8P8C, quindi passerà otto conduttori. Su ACS510/ACS550 il dock è il collegamento del pannello ABB (parametri, visualizzazione e funzioni di copia), non una porta Ethernet dell'impianto. Non considerare questa tasca come un jack Modbus TCP a meno che il manuale dell'unità non indichi che la porta è Ethernet.

Il pannello oscilla o non si blocca. Cosa devo controllare?

Conferma di avere lo SKU da 24 mm, non 22 mm o 26 mm. Verificare che entrambi i jack siano privi di linguette di bloccaggio rotte. Verificare che il pannello sia di tipo ACS-CP per l'unità in questione, non un ACS-AP-I o un assistente Bluetooth di una serie successiva. Se l'azionamento utilizza un kit di montaggio remoto, l'accoppiatore della porta è un connettore femmina-femmina, non maschio-maschio.

Quale pacchetto e tempi di consegna dovremmo pianificare?

I pezzi sfusi per MRO e le scatole interne per i kit OEM sono standard. I pacchetti campione vengono spediti rapidamente per l'adattamento del primo articolo al tuo ACS550. I lotti di produzione di poche migliaia seguono generalmente una finestra di due settimane; le build previste per la stagione HVAC possono essere conservate come buffer.

Puoi stampare il nostro numero di parte di ricambio sulla borsa?

SÌ. Sono disponibili buste con etichetta privata, il riferimento incrociato 3AUA stampato come "adatto a 3AUA0000024884" e cartoni misti con altri accessori per inverter VFD. Chiedi a banco vendite per una prova di stampa.

Pronti per il preventivo? Invia il volume annuale, se hai bisogno di tappi sfusi o borse equipaggiate, e l'elenco delle unità (ACS510, ACS550, ACS355 o miste). Restituiremo campioni e prezzi scaglionati.
