Connettore RJ45 senza attrezzi Cat7 – Spina schermata in lega di zinco 8P8C

Connettore RJ45 senza utensili Cat7 per terminazione sul campo schermata da 10 Gbps

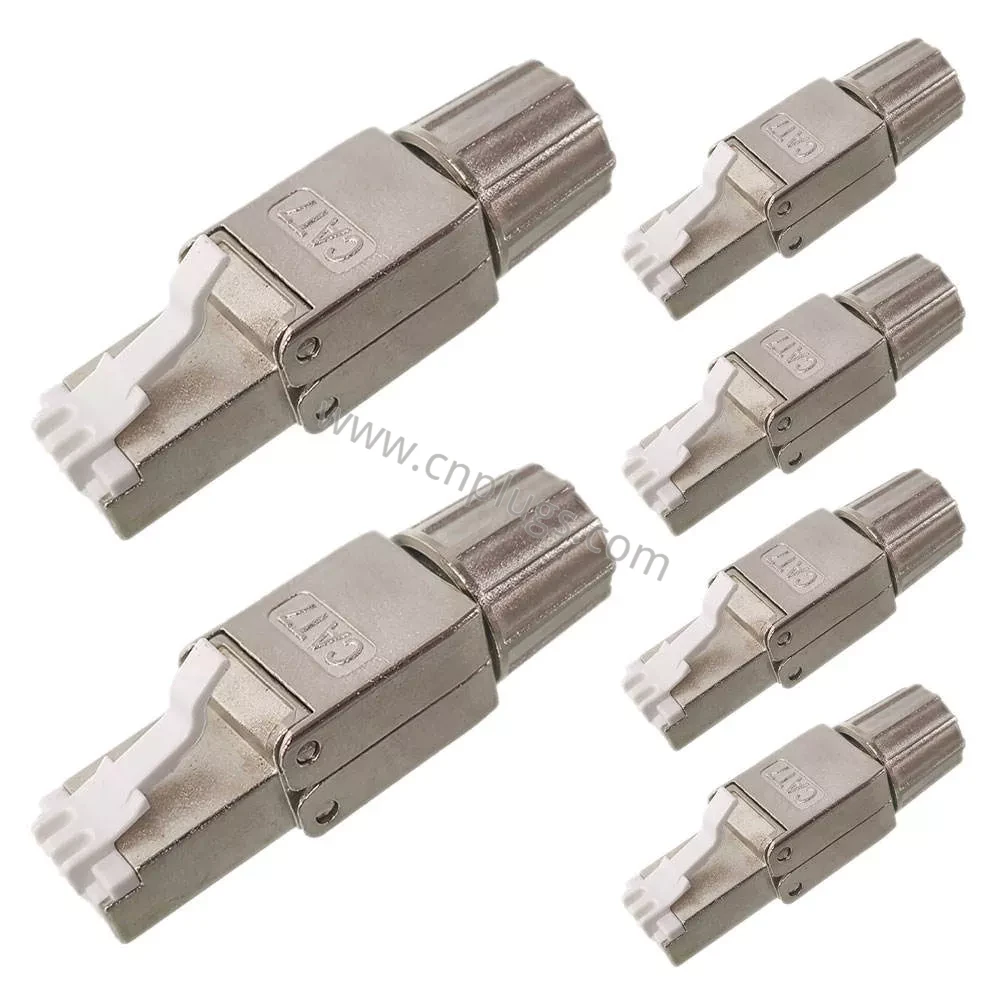

Il connettore RJ45 senza attrezzi Cat7 PROUNTA è un connettore maschio 8P8C riutilizzabile e terminabile sul campo, progettato per cavi Ethernet schermati ad alta velocità. Combina un robusto corpo in lega di zinco, un gestore conduttori codificato a colori e una protezione antistrappo avvitata in un design di facile installazione. I tecnici possono costruire o riparare cavi di rete di lunghezza personalizzata senza portare con sé uno strumento di crimpatura RJ45 convenzionale, rendendo il connettore pratico per data center, reti industriali, sistemi di sorveglianza, punti di accesso wireless e cablaggi strutturati commerciali.

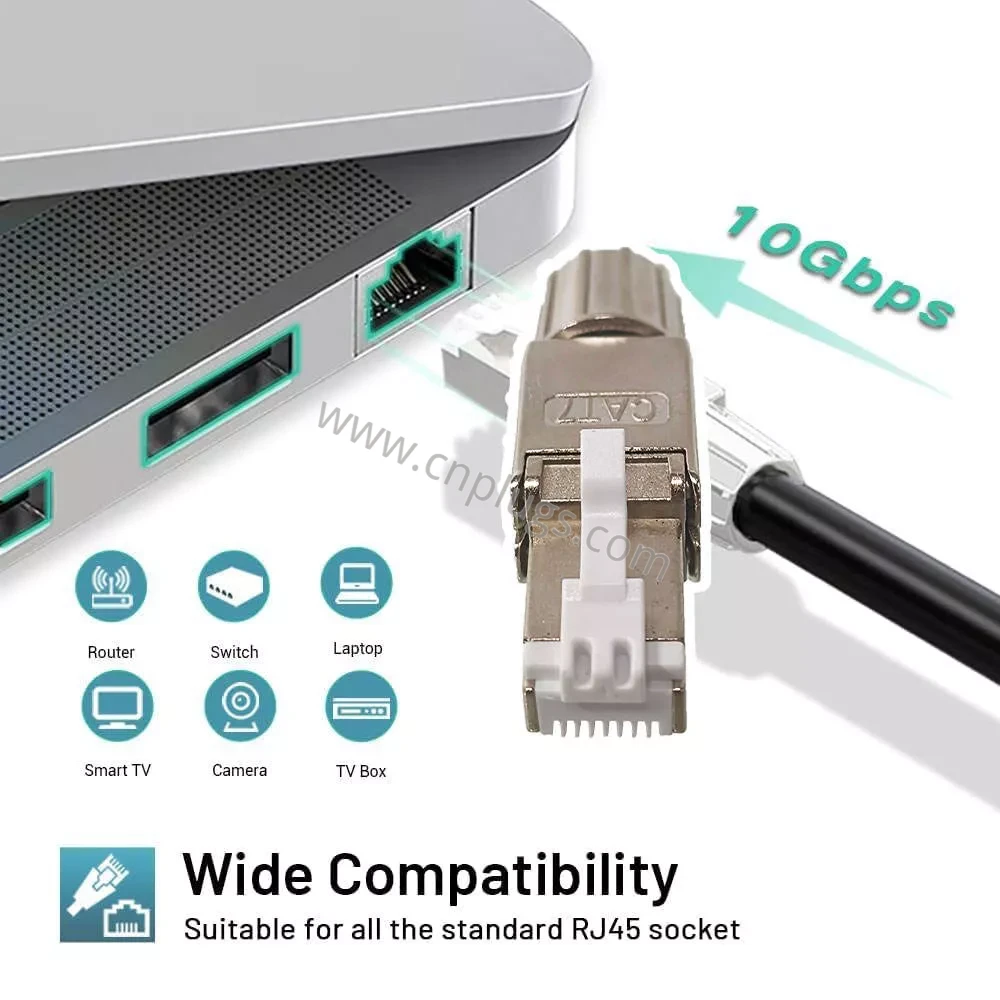

Progettata per applicazioni Cat7 fino a 600 MHz e 10 Gbps, la spina si adatta alle prese Ethernet RJ45 standard su switch, router, server, laptop e fotocamere. Per informazioni generali sul formato fisico, consultare il Connettore modulare 8P8C riferimento.

Design riutilizzabile e senza attrezzi per un'installazione più rapida

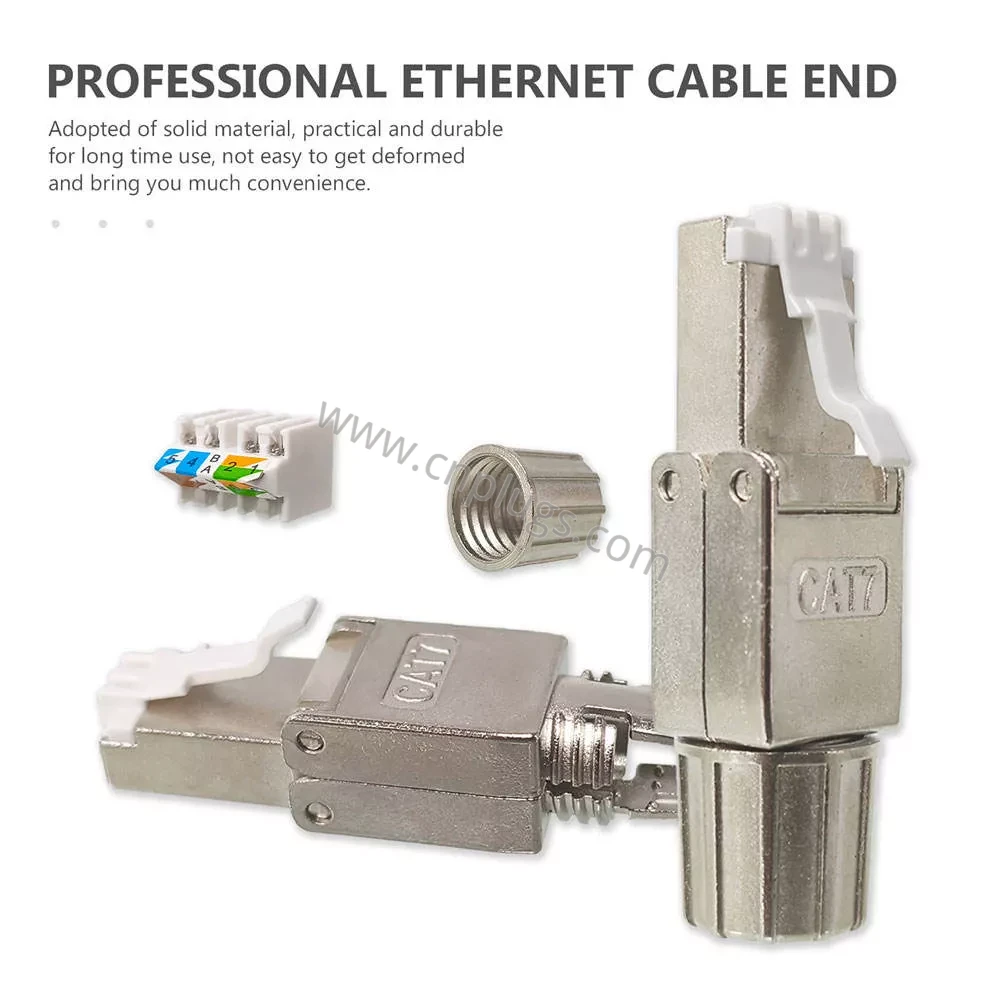

Questa spina RJ45 Cat7 senza attrezzi utilizza una guida filo rimovibile e un alloggiamento in metallo incernierato. Preparare la guaina, disporre i conduttori su T568A o T568B, tagliarli, inserire il wire manager e chiudere la custodia. Il dado di compressione posteriore afferra la giacca per alleviare la tensione. Si consigliano uno spelacavi e una taglierina a filo, ma non è necessaria alcuna crimpatrice RJ45.

L'alloggiamento può essere riaperto per correggere la piedinatura, riducendo gli sprechi del connettore durante le modifiche sul campo, le riparazioni di emergenza e l'assemblaggio personalizzato.

Schermatura interamente in metallo per l'integrità del segnale

La custodia in lega di zinco pressofusa protegge l'area di terminazione con schermatura metallica continua. Collegato correttamente alla lamina o alla treccia del cavo, aiuta a controllare EMI, RFI e diafonia aliena vicino a cavi di alimentazione, motori e macchinari.

La schermatura dipende dal sistema completo. Utilizzare cavi schermati e apparecchiature collegate a terra, preservare la schermatura durante la preparazione e seguire i requisiti di collegamento del progetto. Un connettore non può compensare una messa a terra inadeguata, un'eccessiva detorsione o un cavo non conforme alle specifiche.

Specifiche tecniche

Importante: le dimensioni del cavo, il diametro dell'isolamento del conduttore, lo spessore della placcatura e i requisiti di certificazione devono essere confermati rispetto al modello di produzione selezionato prima dell'ordine.

Compatibilità dei cavi e applicazioni di rete

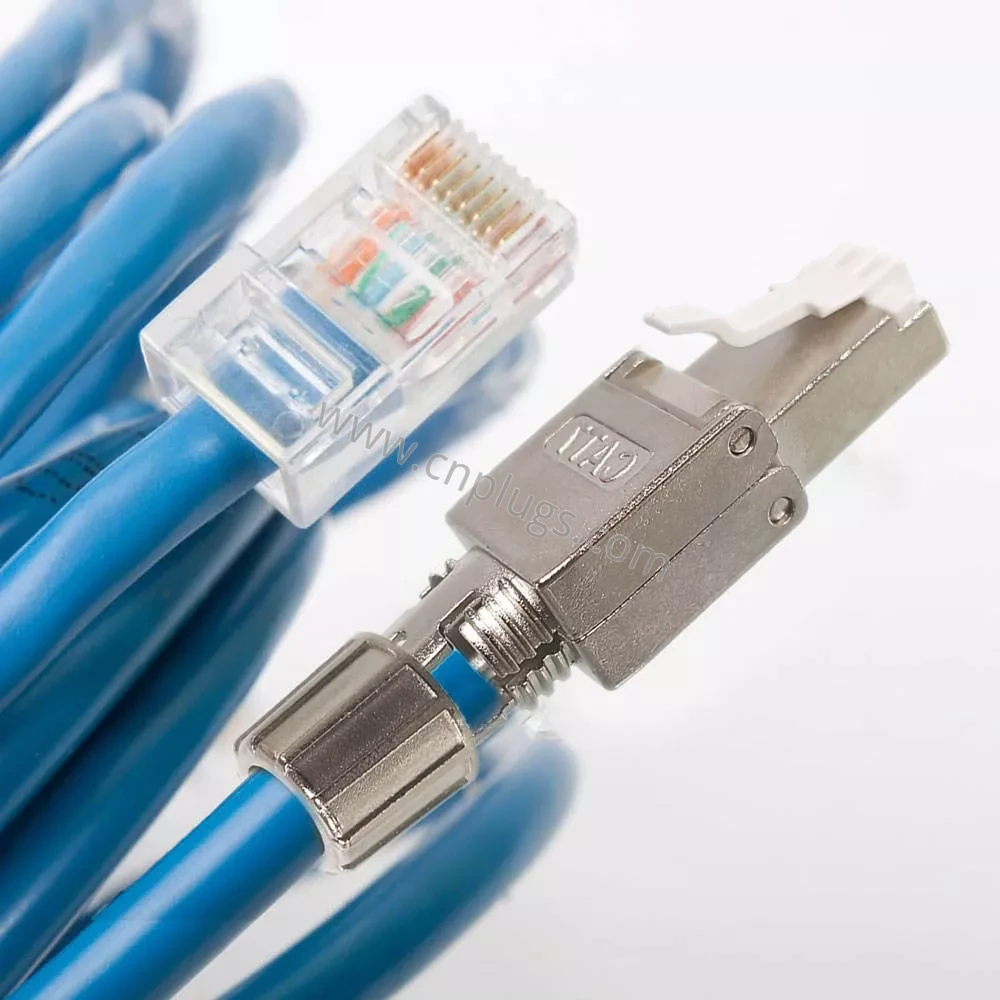

Questa spina è destinata al cavo sfuso Cat7 schermato da 22–24 AWG con un diametro complessivo di circa 7,0–8,5 mm. Può anche terminare cavi schermati Cat6A o Cat6 compatibili entro tale intervallo dimensionale. Sono supportati conduttori solidi e flessibili. Rivedi PROUNTA connettori RJ45 senza attrezzi o confrontarne altri connettori RJ45 schermati ad alta velocità.

Le applicazioni tipiche includono spostamenti e modifiche di data center, connessioni a server e switch, punti di accesso Wi-Fi, telecamere IP, sistemi NVR, armadi di controllo industriali, automazione degli edifici, display intelligenti e aggiornamenti della rete aziendale. Il connettore può essere utilizzato nei sistemi PoE quando il cavo, il dispositivo alimentato, l'apparecchiatura di alimentazione e il canale installato completo soddisfano lo standard PoE richiesto. Scopri di più sulle classi di cablaggio associate a Cat7 nel file Panoramica ISO/IEC 11801 Classe F.

Come terminare la spina RJ45 senza attrezzi Cat7

1. Far scorrere la guaina metallica avvitata sul cavo prima di preparare la guaina.
2. Spelare con attenzione la guaina esterna senza danneggiare la treccia, la lamina, il filo di drenaggio o l'isolamento del conduttore.
3. Ripiegare la schermatura complessiva come indicato e mantenere ciascun doppino intrecciato il più vicino possibile al punto terminale.
4. Disporre gli otto conduttori nel wire manager utilizzando uno schema coerente: T568A o T568B.
5. Posizionare e tagliare i conduttori a filo, quindi inserire completamente il gestore cavi caricato nel corpo della spina.
6. Chiudere l'alloggiamento incernierato finché non si blocca, stabilire il contatto schermato e serrare la guaina posteriore sulla guaina del cavo.
7. Verificare la mappatura dei cavi, la continuità e, ove richiesto, le prestazioni del canale con un tester per cavi di rete appropriato.

Domande frequenti

Questo connettore Cat7 RJ45 richiede uno strumento di crimpatura?

Non è necessaria alcuna crimpatrice RJ45 convenzionale. Il wire manager e l'alloggiamento incernierato completano meccanicamente la terminazione. Gli installatori devono comunque utilizzare uno spellacavi, un taglierino e un tester per cavi idonei.

Il connettore può essere riutilizzato dopo un errore di cablaggio?

SÌ. L'alloggiamento è progettato per essere riaperto in modo da poter correggere l'ordine o la posizione dei conduttori. Ispezionare i contatti, il gestore cavi e il morsetto schermato prima di riutilizzarli e sostituire eventuali parti danneggiate.

Si adatterà a tutti i cavi Ethernet Cat7?

Nessun connettore è adatto a ogni cavo. Verificare la sezione del conduttore, il diametro del conduttore isolato, il diametro complessivo del cavo e la struttura della schermatura. La versione standard è prevista per cavi da 22–24 AWG con un diametro tipico della guaina di 7,0–8,5 mm.

È compatibile con il cavo Cat6A e le prese RJ45 standard?

Sì, può essere utilizzato con un cavo Cat6A schermato dimensionalmente compatibile e si accoppia con porte Ethernet RJ45 8P8C standard. Le prestazioni finali del canale sono limitate dal cavo, connettore o presa con la classificazione più bassa nel collegamento.

Una presa Cat7 crea automaticamente un collegamento da 10 Gbps?

No. La velocità dipende dalla qualità e dalla lunghezza del cavo, dalla lavorazione della terminazione, dall'hardware collegato e dal design completo del canale. Mantenere la torsione della coppia minima, mantenere la continuità dello schermo e testare il collegamento finito.

Questo connettore può essere utilizzato per dispositivi PoE, PoE+ o PoE++?

Può essere specificato per applicazioni PoE, tra cui telecamere, punti di accesso e controlli di edifici, se utilizzato con cavi e apparecchiature in rame conformi. Per PoE a potenza maggiore, conferma la dimensione del conduttore, l'aumento della temperatura e i requisiti del progetto con PROUNTA.

Fornite ordini all'ingrosso e versioni con marchio del distributore?

SÌ. PROUNTA fornisce fornitura in grandi quantità diretta dalla fabbrica, marcatura laser personalizzata, imballaggio con etichetta privata e supporto per le specifiche. Sfoglia il Catalogo prodotti connettori RJ45, Poi invia le dimensioni del cavo, la quantità e i requisiti del test per un preventivo o una richiesta di campione.

Sorgente connettori RJ45 Cat7 senza utensili di PROUNTA

PROUNTA supporta distributori, marchi di cavi, integratori di sistemi e appaltatori di progetti con produzione, ispezione e servizio OEM/ODM coerenti. Condividi la categoria del tuo cavo, la struttura della schermatura, il diametro del conduttore, il diametro della guaina, lo spessore della doratura richiesto, il formato dell'imballaggio e la certificazione del mercato di riferimento. Il team di ingegneri può verificare l'idoneità, preparare campioni e consigliare la spina di terminazione sul campo corretta prima della produzione di massa. Scegli un connettore schermato senza attrezzi che riduce i tempi di installazione fornendo al contempo la resistenza meccanica e la protezione del segnale richieste dai progetti professionali 10 Gigabit Ethernet.
