Nelle installazioni Ethernet industriali e commerciali, l'affidabilità di ogni connessione RJ45 incide direttamente sui tempi di attività della rete. Questo articolo fornisce una panoramica pratica e basata su procedure su come verificare la qualità del connettore sul campo, individuare le modalità di guasto più comuni e applicare misure preventive, senza fare affidamento sulle esagerazioni dei fornitori o su affermazioni eccessivamente ingegnerizzate.

Perché i test sul campo sono importanti

Molti guasti di rete sono riconducibili a problemi apparentemente minori del connettore: un contatto leggermente piegato, un inserimento insufficiente del cavo o un degrado ambientale che non è stato rilevato durante l'installazione. Per gli integratori B2B e gli OEM, disporre di una routine di test rapida e ripetibile riduce le chiamate in garanzia, migliora la soddisfazione del cliente e protegge la reputazione del marchio.

Parametri chiave delle prestazioni da verificare

Resistenza di contatto: Dovrebbe essere ≤0,1Ω secondo IEC60512‑5; valori più alti indicano ossidazione o scarsa aggraffatura.
Resistenza di isolamento: Tra conduttori e tra conduttore e schermo; >100 MΩ è tipico per spine di buona qualità.
Cicli di accoppiamento: nominale ≥750 cicli (IEC60603‑7); ripetuti collegamenti-scollegamenti non dovrebbero compromettere le prestazioni.
Intervallo di temperatura: da ‑40°C a+85°C per spine industriali; verificare che il materiale dell'alloggiamento (solitamente PC giapponese, UL94V‑2/V‑0) non presenti crepe o deformazioni dopo i cicli termici.
Continuità della schermatura (STP): L'alloggiamento metallico deve fornire continuità elettrica su tutti gli 8 contatti; una rottura crea uno schermo a circuito aperto e peggiora le prestazioni EMI.

Modalità di errore comuni (cosa cercare)

Modalità di fallimento	Causa tipica	Segnale rilevabile sul campo
Perdita intermittente del collegamento	Crimpatura parziale, filo non completamente inserito	Il collegamento si interrompe quando il cavo si flette
Ossidazione visibile dei contatti	Usura della placcatura in oro, elevata umidità	Lame di contatto scolorite o scure
Cavo estraibile	Profondità di inserimento del filo insufficiente, protezione antistrappo mancante	Il cavo si estrae facilmente senza attrezzi
Errori indotti dalle EMI	Discontinuità dello schermo, spina non schermata con cavo STP	Aumento della perdita di pacchetti vicino a motori/VFD
Rottura dell'isolamento	Isolamento intaccato durante la rimozione, scarsa aderenza della giacca	Resistenza di isolamento <10MΩ nel test

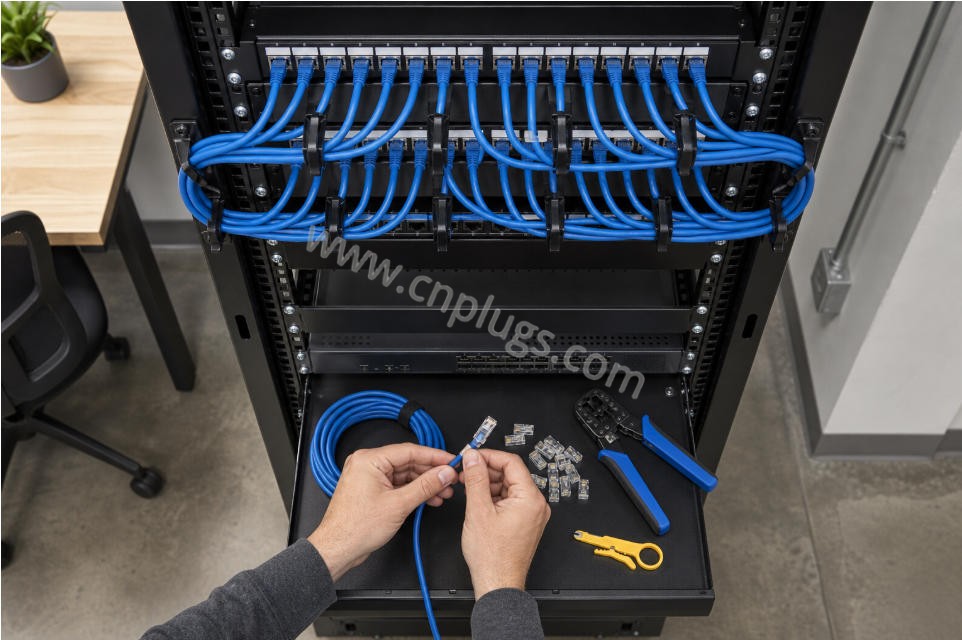

Procedura di test sul campo passo dopo passo

Ispezione visiva: Verificare che tutti gli 8 fili si estendano di 0,5–0,8 mm oltre le dita di contatto; nessuna scheggiatura nell'isolamento; guaina del cavo posizionata contro il pressacavo della spina.
Prova di continuità: Utilizzare un multimetro digitale o un tester per cavi RJ45 dedicato per verificare la continuità pin-to-pin; tutte e 8 le coppie dovrebbero mostrare una resistenza <0,5Ω.
Misurazione della resistenza di contatto: Se è disponibile un multimetro da laboratorio con modalità a 4 fili (Kelvin), misurare su ciascun contatto; registrare i valori e confrontarli con il benchmark ≤0,1Ω.
Prova di resistenza all'isolamento: Applicare 100 V CC (o utilizzare un tester della resistenza di isolamento) tra le coppie di conduttori; lettura accettabile >100MΩ a 25°C.
Test di inserimento/estrazione: Collega e scollega 10 volte; verificare che non vi siano contatti allentati, lame piegate e che il meccanismo di chiusura funzioni correttamente.
Controllo rapido ambientale: Se possibile, esporre la spina a -10°C/+40°C per 15 minuti, quindi testare nuovamente la resistenza; una deriva significativa può indicare problemi di qualità del materiale.

Elenco di controllo QC in loco (stampa o salvataggio)

□ Nessun danno visibile all'alloggiamento o ai contatti placcati in oro.
□ Test di continuità: tutti gli 8 pin superano.
□ Resistenza di contatto ≤0,1Ω (o specificata dal produttore).
□ Resistenza di isolamento >100 MΩ (o secondo IEC 60512).
□ Protezione antistrappo installata e fissata.
□ L'etichetta corrisponde all'ordine di acquisto e al numero di parte.

Considerazioni ambientali ed EMI per installazioni industriali

Negli stabilimenti, gli sbalzi di temperatura, le vibrazioni meccaniche e le interferenze elettromagnetiche provenienti dagli azionamenti a frequenza variabile rappresentano le maggiori minacce all'affidabilità. Le mitigazioni pratiche includono:

Utilizzare connettori RJ45 schermati (STP) quando il cavo stesso è schermato; assicurarsi che l'alloggiamento metallico della spina sia in contatto a 360° con la schermatura del cavo.
Disporre i cavi lontano dalle linee elettriche ad alta corrente; mantenere le distanze di separazione minime secondo IEC61000‑5‑2.
Selezionare spine con custodia UL94V‑0 e una temperatura nominale che superi la temperatura ambiente massima di almeno 20°C.
Applicare la gestione dei cavi (vassoi, clip) per ridurre il movimento indotto dalle vibrazioni nel punto terminale.
Per ambienti esterni o corrosivi, scegli i connettori con placcatura in oro migliorata (50μ″) e pressacavi sigillati o con guarnizione.

Tabella rapida per la risoluzione dei problemi

Utilizzare quanto segue quando arriva un reclamo per la perdita del collegamento:

Sintomo	Probabile causa	Correzione del primo passaggio
Il collegamento si interrompe quando il cavo si muove	Contatto opportuno o inserimento insufficiente del filo	Ri‑terminare; verificare la sporgenza del filo.
Negoziazione del collegamento lenta (10 Mbps anziché 1 Gbps)	Spina Cat6 utilizzata con cavo Cat5e o viceversa	Abbina la categoria della spina alla categoria del cavo; ripetere il test.
Spegnimento PoE intermittente	Aumento della resistenza di contatto sotto carico	Misurare la resistenza sotto carico PoE; sostituire se >0,1Ω.
BER elevato (tasso di errore bit)	EMI da apparecchiature vicine, distanza tra gli schermi	Reinstradare i cavi, aggiungere la schermatura, verificare la continuità della schermatura della spina.
