Fabrikant van Cat6 UTP-doorvoer RJ45 modulaire stekkers

Cat6 UTP Pass-Through RJ45 modulaire plugfabrikant en OEM-leverancier

PROUNTA produceert Cat6 UTP pass-through RJ45-connectoren voor bekabelingsmerken, distributeurs, patchcordfabrieken en installateurs. Met deze niet-afgeschermde modulaire 8P8C-stekker kunnen alle acht geleiders door de open neus worden gestoken. Technici kunnen de volgorde van de T568A of T568B verifiëren en overtollige draad verwijderen tijdens het krimpen, waardoor een sneller, herhaalbaar proces ontstaat voor de bulkmontage van Cat6-kabels.

De transparante plug past op standaard RJ45-poorten op patchpanelen, switches, routers, computers, access points en IP-camera's. Cat6-kabel heeft een capaciteit van 250 MHz en maakt normaal gesproken gebruik van een 8P8C modulaire connector. Correct op elkaar afgestemde stekkers, kabels en gereedschappen ondersteunen Gigabit Ethernet en maken 10GBASE-T Cat6-kanalen over korte afstanden mogelijk.

Waarom installateurs kiezen voor doorvoer-RJ45-connectoren

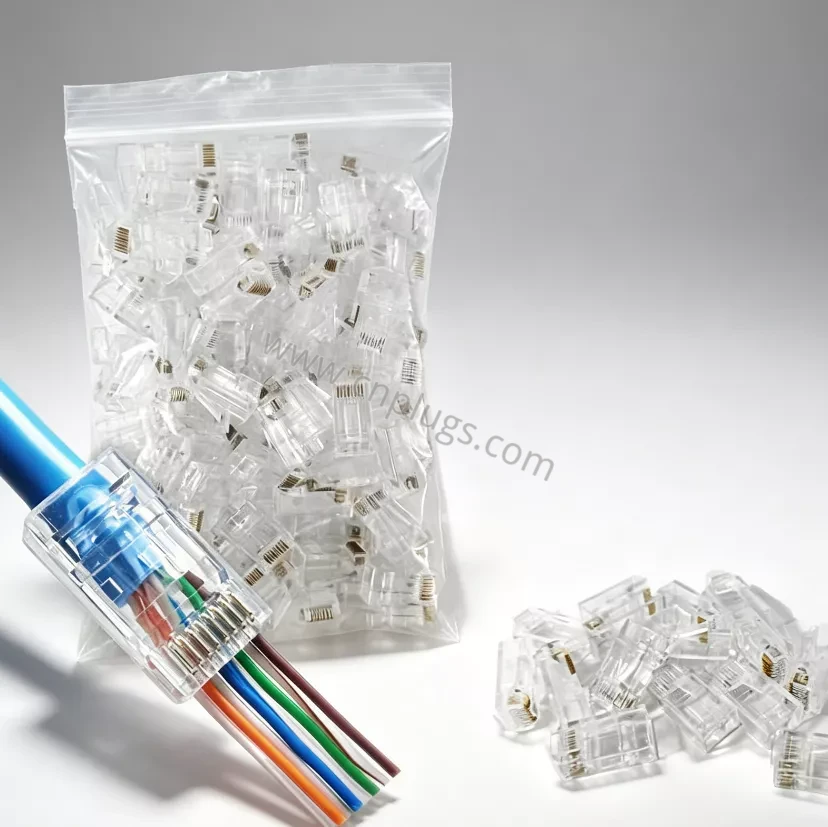

Bij gesloten stekkers moeten geleiders worden afgeknipt voordat ze worden ingebracht, waardoor ingetrokken of gekruiste draden moeilijker te detecteren zijn. Met een Cat6 doorvoer RJ45-stekker blijven de draden zichtbaar bij de neus, zodat de volgorde en insteekdiepte kunnen worden gecontroleerd. Een compatibele crimper plaatst vervolgens de contacten en knipt de geleiders in één cyclus gelijk af.

De methode vermindert het aantal metingen en verbetert de consistentie voor aannemers, CCTV-installateurs en kabelfabrieken. Het is niet zonder gereedschap: een doorvoer-RJ45-crimper met een scherp snijmes is vereist.

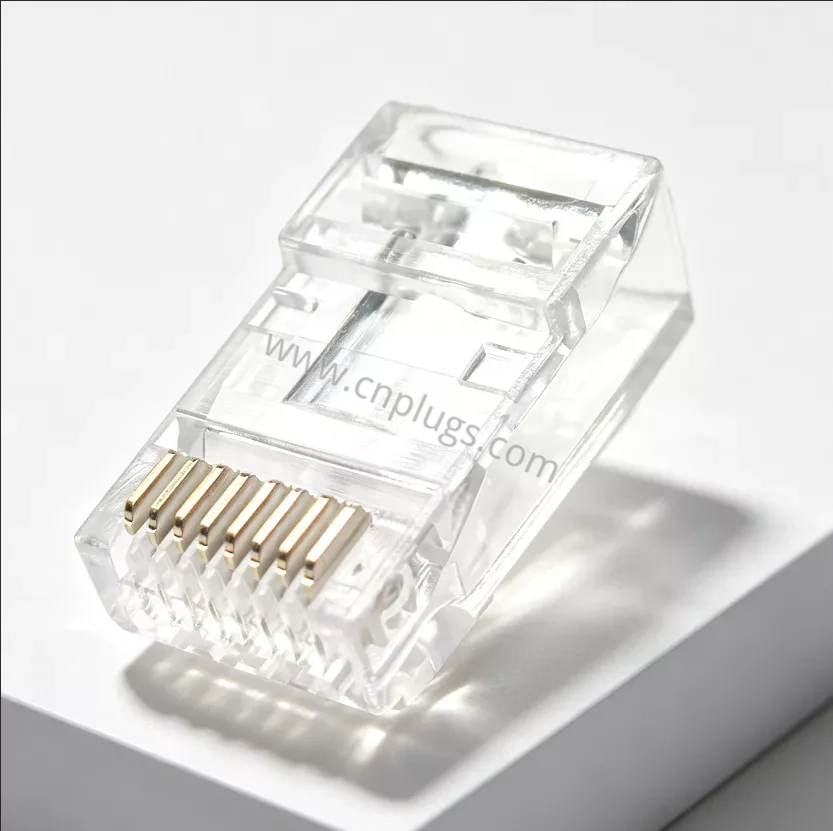

3-polige contacten en behuizing van zeer helder polycarbonaat

Elk contact maakt gebruik van een 3-polige geometrie voor compatibele massieve of gestrande koperen geleiders. Kopers kunnen kiezen voor een vergulding van 3 µin, 15 µin, 30 µin of 50 µin boven nikkel, afhankelijk van de vereisten op het gebied van duurzaamheid en corrosiebestendigheid.

De heldere behuizing van nieuw polycarbonaat vereenvoudigt inspectie en de vergrendeling vergrendelt de stekker in een standaardaansluiting. Deze UTP-connector heeft geen metalen aardingspad; projecten met hoge EMI moeten een afgeschermd kabel- en connectorsysteem gebruiken.

Technische specificaties

De compatibiliteit moet worden bevestigd met behulp van zowel de geleidermaat als de diameter van de geïsoleerde geleider. Vraag een tekening en proefmonster aan voor de voor uw project geselecteerde kabel.

Een Cat6 Pass-Through RJ45-stekker afsluiten

1. Bevestig kabel AWG, geïsoleerde geleiderdiameter en manteldiameter.
2. Schuif de gewenste RJ45-trekontlastingslaars.
3. Strip de mantel zonder de geleiderisolatie te beschadigen.
4. Minimaliseer het losdraaien van paren en rangschik de draden op T568A of T568B.
5. Voer alle acht draden door de neus totdat de jas in de plug gaat.
6. Controleer elke draadpositie.
7. Krimpen en vlaksnijden met een compatibel doorvoergereedschap.
8. Inspecteer de neus en test vervolgens de draadkaart, continuïteit en netwerkprestaties.

Vergelijk de pass-through RJ45-bereik of een standaard Cat6 UTP-stekker met lastbalk.

Applicaties en B2B-aanbod

Toepassingen zijn onder meer kantoor-LAN's, scholen, hotels, datakasten, woonnetwerken, IP-bewaking, VoIP, draadloze toegangspunten en gebouwautomatisering. Patchsnoerfabrieken kunnen gemakkelijker worden geïnspecteerd, terwijl installateurs in het veld nauwkeurige kabels op maat kunnen maken.

Als fabrikant van modulaire RJ45-connectoren biedt PROUNTA contactstansen, gieten, plaatselectie, inspectie en verificatie van de kabelpassing. OEM/ODM-opties omvatten aangepaste logo's, behuizingskleuren, zakken, potten, etiketten, streepjescodes en dozen. Bekijk de Catalogus RJ45-connectoren en stuur kabelafmetingen, volume, certificering en verpakkingsvereisten voor een offerte.

Veelgestelde vragen

Wat is het verschil tussen doorvoer- en standaard RJ45-stekkers?

Dankzij een doorvoerplug kunnen geleiders via de voorkant naar buiten komen, zodat de volgorde en de insteekdiepte kunnen worden gecontroleerd vóór het krimpen. Bij een standaard plug met gesloten uiteinde moeten de draden worden afgeknipt voordat ze worden ingebracht. Pass-through-modellen vereenvoudigen over het algemeen de training en verminderen bedradingsfouten.

Heeft deze connector een speciaal krimpgereedschap nodig?

Ja. Gebruik een compatibele RJ45-doorvoerkrimptang met een vlak afgesneden mes. Een conventionele crimper kan de contacten plaatsen, maar kan normaal gesproken niet de geleiders verwijderen die uit de plugneus steken.

Werkt het met massieve en gestrande Cat6-kabel?

Ja, het 3-polige contact is ontworpen voor compatibele massieve of soepele koperen geleiders van 23–26 AWG. Controleer altijd de diameter van de geïsoleerde geleider en de diameter van de kabelmantel, niet alleen AWG.

Kan het worden gebruikt met Cat5e UTP-kabel?

Ja, mits de kabelafmetingen bij de stekker passen. De voltooide link zal werken op de beoordeling van het laagst presterende onderdeel. Meer informatie over categorieprestaties is beschikbaar in de Categorie 6 kabeloverzicht.

Ondersteunt de stekker 10Gbps Ethernet?

Cat6 kan 10GBASE-T over beperkte afstanden ondersteunen als het volledige kanaal aan de Cat6-vereisten voldoet. Kabellengte, paargeometrie, kwaliteit van de aansluitingen, patching en testresultaten bepalen de werkelijke prestaties; de stekker alleen kan geen 10Gbps-verbinding garanderen.

Kan het worden gebruikt voor PoE-camera's en draadloze toegangspunten?

Ja, wanneer de connector correct is afgesloten met conforme koperkabel en wordt gebruikt binnen de toepasselijke PoE-kanaallimieten. Voor PoE met een hoger vermogen dient u de geleidergrootte, verguldingsdikte en temperatuurvereisten op te geven voordat u bestelt.

Welke informatie moet ik verstrekken voordat ik monsters bestel?

Stuur de kabelcategorie, massieve of gevlochten constructie, AWG-geleider, diameter van de geïsoleerde geleider, totale manteldiameter, goudplating van het doel, teststandaard en vereiste verpakking. Hierdoor kan PROUNTA de juiste connectorversie verifiëren.

Kan PROUNTA aangepaste logo's en groothandelsverpakkingen leveren?

Ja. Aangepast logo, tint van de behuizing, retailverpakking en hoofddozen zijn beschikbaar voor gekwalificeerde hoeveelheden. Neem contact op met het verkoop- en engineeringteam van PROUNTA voor monstergoedkeuring, fabrieksdirecte prijzen en OEM/ODM-voorwaarden.

Kies een Cat6 RJ45-connectorfabrikant voor consistente bulklevering

Contactgeometrie, beplating, kabelpassing, gereedschapscompatibiliteit en inspectie hebben allemaal invloed op de kwaliteit van de aansluiting. PROUNTA helpt B2B-kopers deze variabelen te matchen, monsters te testen met de beoogde kabel en de goedgekeurde Cat6 UTP-doorvoerstekker op te schalen naar bulklevering.
