Ekranowane złącze RJ45 Cat5e – wtyczka modułowa FTP/STP 8P8C z niklowaną metalową obudową, pozłacane styki z czystej miedzi 50µ”, 3-stykowe IDC, niestandardowe logo OEM, bezpłatne próbki, bezpośrednio z fabryki

Ekranowane złącze RJ45 Cat5e: Wtyczka modułowa FTP/STP 8P8C z ciągłą ścieżką metalowego ekranu, bezpośrednio z fabryki

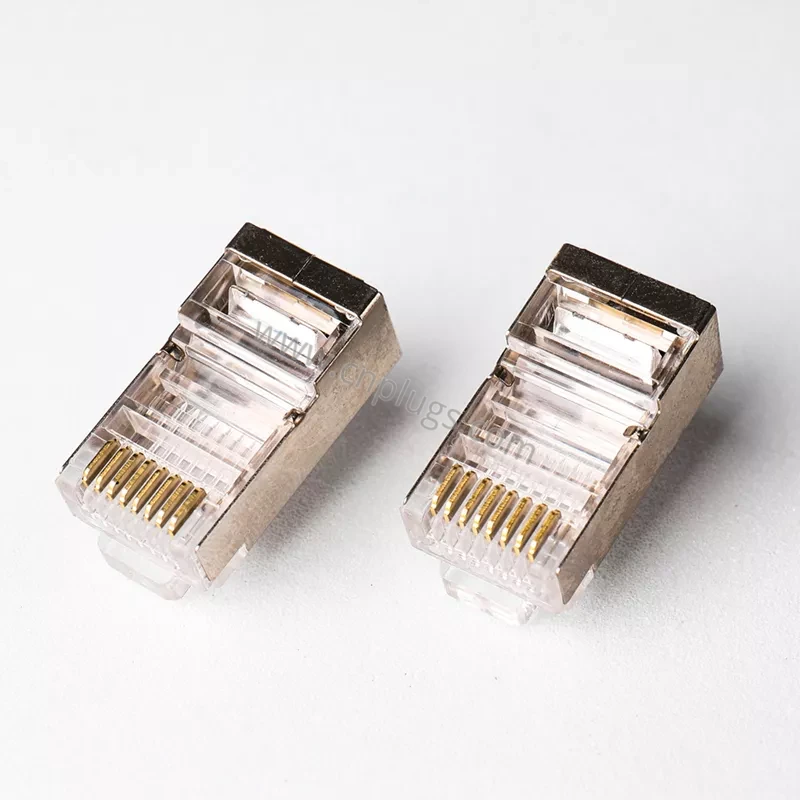

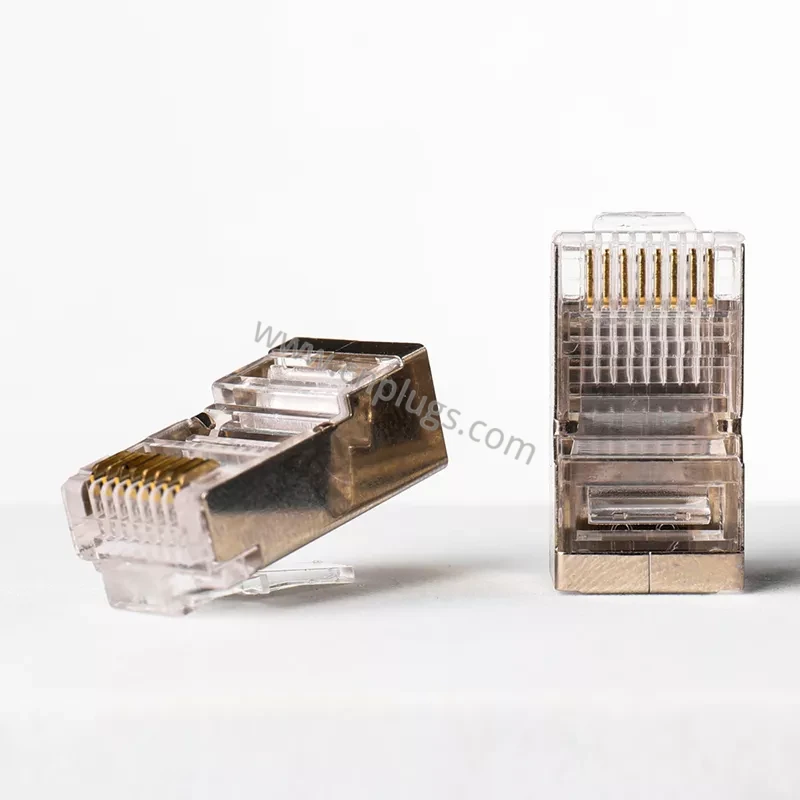

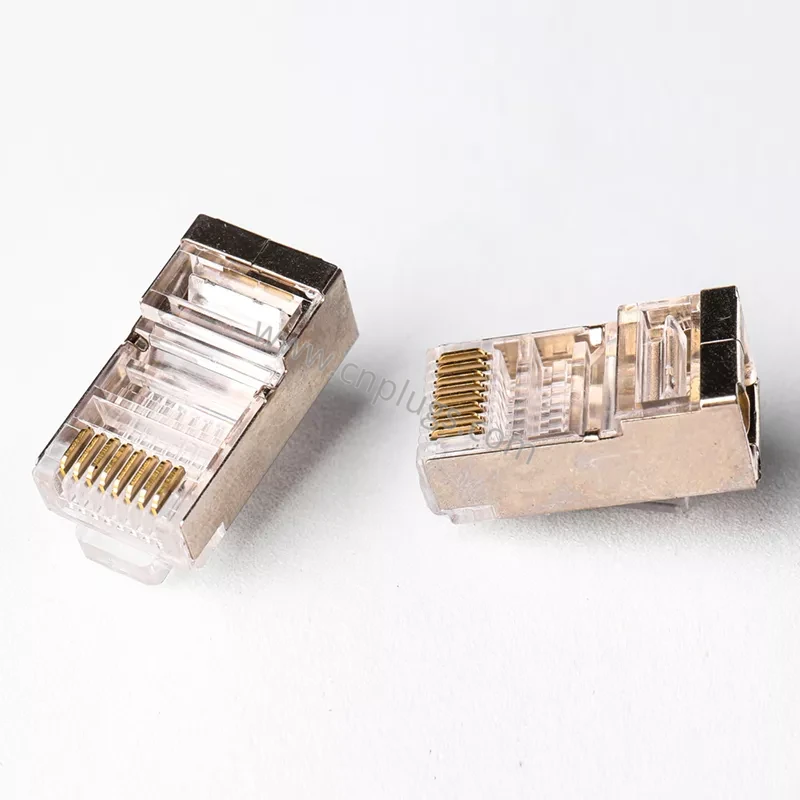

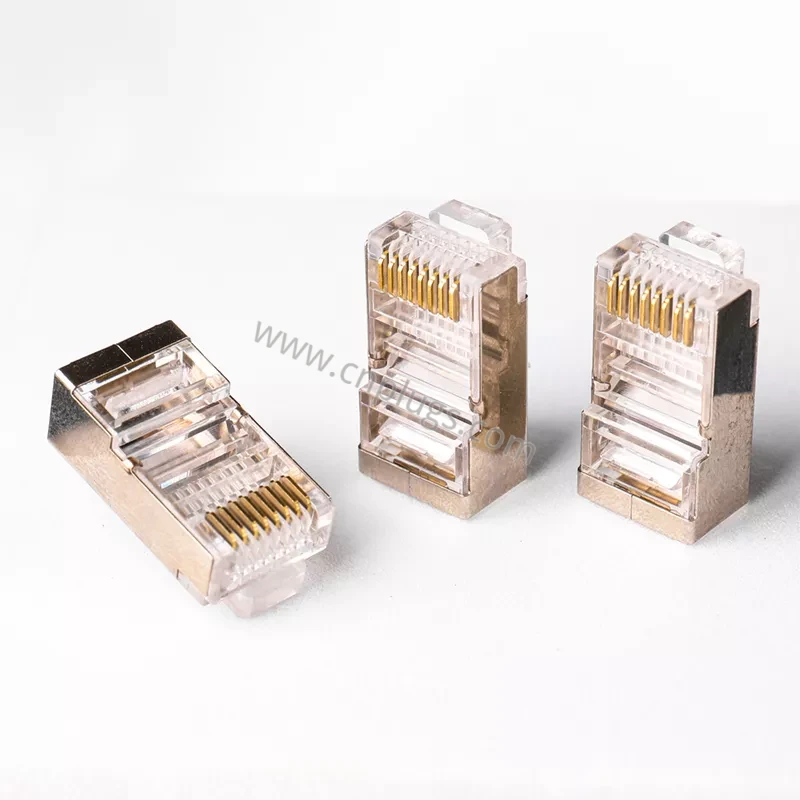

Ekranowane złącze RJ45 Prounta Cat5e to modułowa wtyczka 8P8C wbudowana w niklowaną metalową obudowę, zaprojektowana do zakończenia kabla FTP, U/FTP, S/FTP i STP Cat5e bez zakłócania jedynej rzeczy, która sprawia, że ​​warto kupić ekranowany kabel: ciągłości ekranu. Kabel ekranowany kosztuje więcej za metr, wymaga dłuższego ciągnięcia i wymaga uziemionej szafy — a każda część tej inwestycji zostaje anulowana w momencie, gdy ktoś zaciśnie na jego końcu plastikową wtyczkę UTP. Złącze to jest częścią zapewniającą ciągłość elektryczną ekranu od folii kablowej, przez obudowę wtyczki, do gniazda i na zewnątrz do uziemienia budynku. Łączy tę obudowę ze stykami ze stopu czystej miedzi, złoceniem o grubości 50 µm i trójbolcowymi ostrzami IDC, a wysyłka odbywa się bezpośrednio z naszej własnej fabryki, bez marży pomiędzy firmami handlowymi.

Ekranowany czy nieekranowany? Reguła, która o tym decyduje

Najczęstszym pytaniem, które otrzymujemy, jest to, czy ekranowana wtyczka jest naprawdę konieczna. Odpowiedź wynika z jednej asymetrycznej zasady, której instalatorzy uczą się na własnej skórze. Nałożenie ekranowanej wtyczki na nieekranowany kabel jest nieszkodliwe, ale nic nie daje, ponieważ nie ma folii ani przewodu drenażowego, z którym można by połączyć osłonę. Zakładanie nieekranowanej wtyczki na ekranowany kabel jest prawdziwym błędem: folia kończy się niczym, przewód odprowadzający zostaje odcięty, a ekran staje się niezakończonym przewodnikiem, który może zachowywać się jak antena i wychwytywać więcej szumu, niż odrzuca. Dlatego często działa źle zakończony przebieg ekranowany gorzej niż miałoby to miejsce w przypadku zwykłego protokołu UTP. Jeśli na kablu na bębnie jest napisane FTP, STP, F/UTP, U/FTP lub S/FTP, wtyczka musi być ekranowana – bez wyjątków. Należy wybrać ekranowany kabel Cat5e wszędzie tam, gdzie kabel przebiega równolegle do przewodu zasilającego, przez pomieszczenia produkcyjne, w pobliżu silników, napędów VFD, maszyn dźwigowych, sterowników LED lub sprzętu radiowego, a także w szpitalach i środowiskach nadawczych. Do ogólnych spadków biurowych w czystym środowisku, nasze nieekranowane złącze Cat5e UTP RJ45 pozostaje wyborem ekonomicznym. Podstawowe informacje na temat konstrukcji kabli można znaleźć pod adresem Skręcona para.

Jak utrzymywana jest ścieżka ekranująca wewnątrz tej wtyczki

Wtyczka ekranowana jest tak dobra, jak jej ścieżka łączenia, i w tym przypadku tanie wtyczki ekranowane po cichu zawodzą. Nasza obudowa jest wykonana ze stopu miedzi i niklowana w celu zapewnienia odporności na korozję i kontaktu o niskiej impedancji, a także otacza całą długość korpusu wtyczki, a nie zakrywa tylko jej nosek. Z tyłu dwa skrzydełka zaciskowe przylegają do płaszcza kabla i dociskają folię i przewód drenażowy bezpośrednio do wnętrza osłony, dzięki czemu połączenie jest mechaniczne i gazoszczelne, a nie zależne od przypadkowego kontaktu. Po włożeniu wtyczki osłona łączy się z zaciskami sprężynowymi ekranowanego gniazda lub panelu krosowego, który przenosi ekran do ramy panelu i szyny uziemiającej szafy. Rezultatem jest jedna ciągła ścieżka przewodząca bez przerw na złączu. Praktyka uziemiania jest tak samo ważna jak sprzęt: w przypadku łączenia Ethernet ekran powinien być połączony na obu końcach przez osłony złączy i odnosić się do tego samego uziemienia budynku poprzez obudowę sprzętu, co pozwala uniknąć pętli uziemienia spowodowanych improwizowanymi pigtailami i niespójnym łączeniem. Widzieć Kabel ekranowany dla podstawowej zasady. Tam, gdzie istniejący ekranowany przewód musi zostać zakończony w terenie bez zaciskarki, nasze Beznarzędziowa, ekranowana wtyczka końcowa ze stopu cynku jest szybszą opcją.

Kontakty, metalurgia i problem dwóch płaszczyzn

Wewnątrz skorupy prace elektryczne wykonują osiem tłoczonych ostrzy. Nasze są wykonane ze stopu czystej miedzi — brązu fosforowego — niklowanego i wykończonego twardym złotem o grubości 50 µm. Podajemy dokładnie nazwę stopu, zamiast reklamować wtyki „99,99% czystej miedzi”, tak jak robi to kilka pakowanych zbiorczo ekranowanych wtyczek, ponieważ autentycznie czysta miedź jest zbyt miękka, aby wytrzymać sprężynę lub przebić izolację przewodnika; brąz fosforowy jest właściwym materiałem IDC i zawsze nim był. Twierdzenie, które w rzeczywistości ma znaczenie, to to, że metalem podstawowym jest prawdziwy stop miedzi w całym przekroju, a nie żelazo lub stal z miedzianą powłoką, która rdzewieje i traci napięcie Równie ważna jest liczba styków: wiele ekranowanych wtyczek Cat5e sprzedawanych w opakowaniach po sto sztuk wykorzystuje styk z dwoma bolcami, który przebija przewodnik w dwóch punktach, co zapewnia trzy niezależne punkty styku na przewód i znacznie lepszą odporność na wibracje i cykle termiczne — tę samą konstrukcję stosujemy w naszych kablach. standardowy asortyment wtyczek Cat6 i Cat5e.

Specyfikacje techniczne

Factory Direct: co zmienia Twoje zamówienie zakupu

Wtyczka ta jest produkowana w naszym własnym zakładzie — tłoczenie, galwanizacja, formowanie wtryskowe, montaż i testowanie pod jednym dachem — i sprzedawana bezpośrednio Tobie. W praktyce oznacza to trzy rzeczy, których firma handlowa nie może zaoferować. Cena jest podana na podstawie kosztów produkcji, bez warstwy marży pomiędzy chińskim eksporterem a jego dostawcą. Na pytania inżynieryjne odpowiadają właściciele narzędzi, więc prośba o inny otwór, wykończenie powłoki, grubość poszycia lub geometrię styku staje się raczej rysunkiem niż odmową. Jakość jest identyfikowalna: każda partia jest dostarczana z własnym raportem z testów Fluke DSX-8000, a niezgodności są korygowane u źródła, a nie negocjowane między pośrednikami. Nabywcy hurtowi mogą dokonać audytu linii. Porównaj tę samą bazę produkcyjną na naszej Ekranowana wtyczka modułowa Cat6A STP/FTP i w całości Seria ekranowana Cat6A i Cat8.

Niestandardowe logo, prywatna etykieta i opakowanie OEM

Dystrybutorzy i marki okablowania dostarczają to złącze pod własną nazwą. Opcje obejmują znakowanie laserowe i logo grawerowane metodą formowania, niestandardowe wykończenia skorupy i kompletne opakowania detaliczne — torby foliowe, słoiki z zakrętką, blistry, kolorowe pudełka i kartony zbiorcze zawierające kod kreskowy i SKU. Grafika i wizualizacje 3D są zatwierdzane przed wycięciem jakiegokolwiek oprzyrządowania. Zobacz porównywalne prace pod marką własną na naszej stronie niestandardowe logo Złącze RJ45 Cat5e i Program bezpłatnych próbek złącza z czystej miedzi.

Często zadawane pytania

Czy mogę używać nieekranowanego złącza RJ45 na ekranowanym kablu Cat5e? Nie. Folia i przewód drenażowy nie miałyby żadnego zakończenia, przerywając ciągłość ekranu i pozostawiając niezakończony przewodnik, który może raczej wychwytywać szum niż go odrzucać. Kabel ekranowany wymaga ekranowanych wtyczek, ekranowanych gniazd i ekranowanych paneli połączeniowych od końca do końca.

Czy mogę używać ekranowanego złącza na nieekranowanym kablu UTP? Fizycznie tak i nie powoduje to żadnych szkód, ale nie przynosi żadnych korzyści — bez folii i przewodu drenażowego, do którego można by się przyłączyć, powłoka unosi się elektrycznie. Użyj wersji nieekranowanej i zaoszczędź na kosztach.

Czy ekran powinien być uziemiony z jednego końca czy z obu? W przypadku łączy Ethernet i łączy poziomych należy połączyć oba końce przez osłony złączy z ekranowanymi gniazdami i panelami, wszystkie odniesienia do tego samego uziemienia budynku poprzez obudowę sprzętu. Problemy przypisywane „pętlom uziemienia” zwykle wynikają z improwizowanych warkoczy lub niespójnego łączenia w obrębie obiektu, a nie z łączenia obu końców zgodnego łącza. Postępuj zgodnie z projektem uziemienia projektu, jeśli taki istnieje.

Czy metalowa obudowa wpływa na PoE? Nie. Ekranowanie nie utrudnia korzystania z technologii Power over Ethernet; wtyczka ma prąd znamionowy 1,5 A na styk i obsługuje standardy 802.3af/at/bt do 90 W. W przypadku gęstych wiązek zarządzaj ciepłem poprzez rozmiar wiązki i średnicę kabla w zwykły sposób.

Jak odróżnić wtyczkę ekranowaną od nieekranowanej? Spójrz na korpus: ekranowana wtyczka ma metalową obudowę, zwykle w kolorze srebrnym, często z tylnymi skrzydełkami zaciskającymi przewód odprowadzający. Nieekranowana wtyczka jest wykonana całkowicie z przezroczystego plastiku.

Czy będą pasować do grubszej kurtki osłoniętej? Akceptują kurtki do 6,5 mm, co obejmuje standardowe ekranowane Cat5e. W przypadku cięższych ekranowanych kabli Cat6 i Cat6A użyj większego otworu naszego zasięg ekranowany przelotowy, co pozwala również sprawdzić kolejność przewodów przed zaciśnięciem.

Czy zapewniasz bezpłatne próbki? Tak. Zweryfikowani nabywcy biznesowi otrzymują bezpłatny zestaw próbek i płacą jedynie koszt przesyłki kurierskiej, doliczany do pierwszego zamówienia. Skontaktuj się z naszym zespołem inżynierów aby zapoznać się z próbkami, rysunkami, ustaleniami dotyczącymi audytu fabryki lub cenami hurtowymi, lub przeglądaj całość Katalog złączy RJ45.
