Plugue de campo industrial PROFINET RJ45, caixa metálica, kit 8P8C blindado

Plugue de campo PROFINET RJ45 com capa metálica para cabos Ethernet industriais

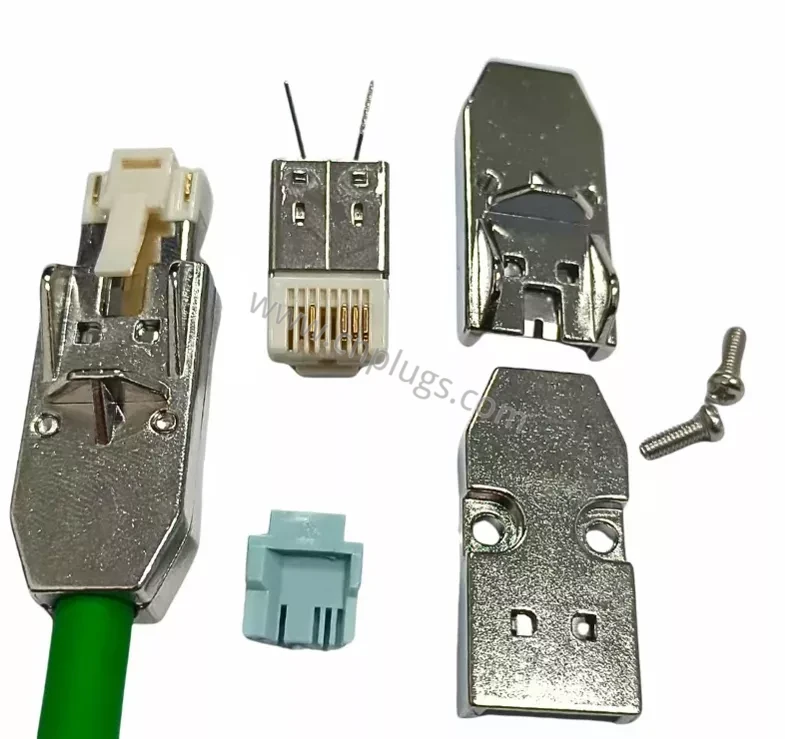

Este kit é um plugue RJ45 industrial para montagem em campo, não uma cabeça de cristal transparente para escritório e não uma pedra angular de zinco Cat6A sem ferramentas. A extremidade montada no cabo verde é um nariz macho 8P8C em uma capa de metal de duas peças. As peças soltas são o inserto de contato folheado a ouro, o gerenciador de fios turquesa usado nas jaquetas PROFINET, as duas metades da caixa folheadas a níquel e os parafusos de fixação. Os fabricantes de painéis e OEMs de máquinas usam-no para terminar cabos de conexão Ethernet industrial e PROFINET no gabinete, em um inversor ou em uma E/S remota sem uma prensa de crimpagem de fábrica.

Os compradores que procuram um plugue de campo PROFINET RJ45, um conector metálico Ethernet industrial ou um kit de montagem 8P8C blindado especificarão esta peça quando o cabo for PUR ou PVC, a capa for verde familiar e o link deve passar por um gabinete barulhento. Não é um Plugue de campo de escritório Cat6A e não um Plugue de crimpagem da barra de carga Cat7. Essas são partes do canal de TI. Este capuz foi construído para conectores Ethernet industriais e portas de dispositivos PROFINET.

Por que o capô é de metal e o gerente é turquesa

O PROFINET e a maioria dos links de cobre Ethernet industriais executam quatro pares balanceados em uma capa blindada. As metades de metal fecham-se ao redor da trança para que a blindagem fique 360° no plugue, e não um fio dreno enfiado sob um parafuso. Essa ligação é o que mantém o ruído do inversor fora do controlador. A inserção turquesa (verde-azul) é o código de cores PROFINET para o gerenciador de fios: ela mantém os pares no mapa T568B / PROFINET para que as lâminas IDC douradas perfurem o isolamento em uma única pressão. Os contatos dourados mantêm a resistência baixa após óleo, condensação e centenas de ciclos de acoplamento em um laptop de serviço ou em um módulo de E/S sobressalente.

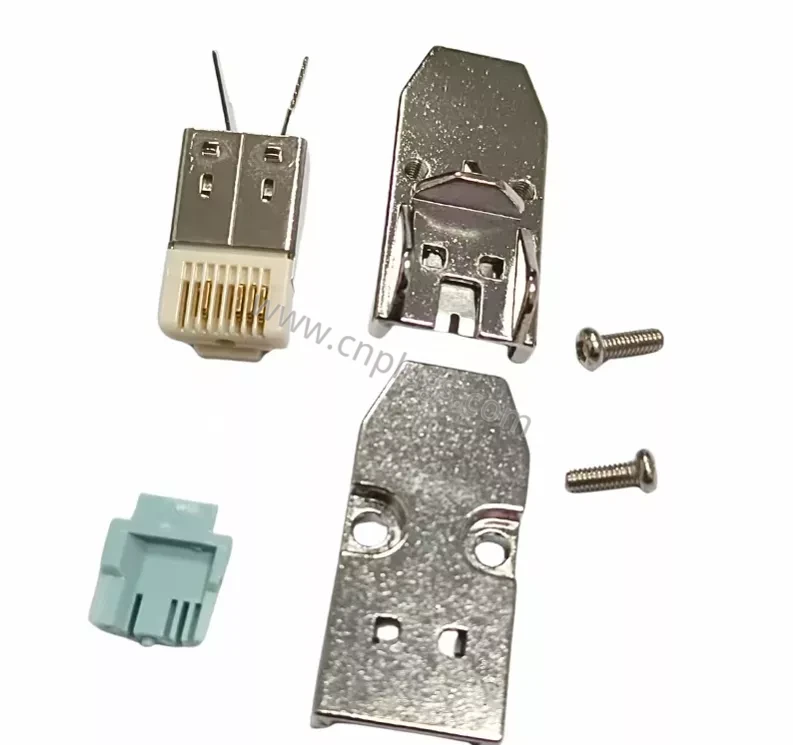

PROFINET é um protocolo Ethernet Industrial. O conector do cabo ainda é o Conector modular 8P8C (RJ45) para que ele se encaixe em um conector de dispositivo padrão. O desempenho da categoria é normalmente da classe Cat5e para PROFINET de 100 Mbit; não imprima Cat6A ou 10G neste SKU, a menos que você solicite uma inserção de alta frequência testada. Uma inserção 4+2 (quatro contatos de dados mais dois extras para pinos híbridos ou de diagnóstico) está disponível no mesmo capô quando o desenho exige – a inserção da foto com os pinos superiores extras é aquele estilo de bloco de contato.

Como o kit de campo combina

Tire a jaqueta, dobre a trança para trás, vista os quatro pares no gerenciador turquesa, empurre o gerenciador na inserção branca/metal até o IDC assentar, depois feche as duas metades do capô e aperte os parafusos. A trava branca no plugue montado é a trava RJ45. Nenhuma matriz de crimpagem 8P8C é necessária; uma pequena chave de fenda e um alicate lateral são suficientes no piso da máquina. A reterminação é possível se um par for cruzado – corte e comece a limpar, em vez de forçar as lâminas duas vezes.

O fio típico é Ethernet industrial trançado AWG 22–26, com revestimento de cerca de 5,5–7,5 mm. Confirme o OD no desenho para que o bolso de tensão feche na jaqueta, e não apenas na trança. Revestimentos de PUR para correntes de arrasto e PVC para jumpers de gabinete estático cabem quando a janela OD corresponde.

Onde este plugue é usado

Jumpers de PLC para switch, portas PROFINET de drive e codificador, E/S remota, cabos de passagem de gabinete e bolsas de peças sobressalentes para OEMs que não desejam estocar cabos moldados em todos os comprimentos. Gabinetes internos IP20 são o padrão. Para lavagem ou IP67, este kit RJ45 é o lado errado – use um plugue M12 com código D ou X da mesma linha Ethernet industrial.

Especificações técnicas

Envie cabo OD, AWG, 8P8C ou 4+2, e volume anual para o mesa de engenharia. Devolveremos um mapa de pinos e um plugue de primeira linha em seu cabo.

Notas de compra para OEM e lojas de painéis

Escreva o PO como: plugue de campo industrial PROFINET RJ45, capa metálica, blindado, IDC, gerenciador turquesa, 8P8C (ou 4+2). Não escreva “cabeça de cristal Cat7” ou “escritório RJ45”. Eles não fecharão em uma jaqueta PUR de 6,5 mm nem colarão a trança. Para cabos verdes acabados, consulte cabos patch PROFINET.

Perguntas frequentes

Este é um plugue Cat6 RJ45 normal?

O nariz é 8P8C e cabe em um conector RJ45. O capô, o inserto IDC e o caminho da blindagem são industriais. Não use-o para certificar um canal de escritório Cat6A, a menos que você solicite uma variante testada de alta frequência.

O que significa 4+2?

Algumas inserções carregam quatro contatos de dados mais dois pinos extras (híbrido, de alimentação ou específico do fornecedor). O jumper PROFINET padrão é 8P8C. Diga qual encarte você precisa na RFQ.

Preciso de uma ferramenta especial?

Nenhuma prensa de crimpagem de fábrica. Basta uma chave de fenda para fechar o capô e um cortador para aparar os pares. Alicates de montagem opcionais aceleram a prensa IDC em uma célula de produção.

Caberá em tomadas Siemens / Beckhoff / Phoenix?

Ele se adapta a qualquer conector Ethernet industrial RJ45 padrão com profundidade suficiente para este exaustor. Confirme o manual do dispositivo. As portas do dispositivo M12 precisam de um plugue M12, não deste kit.

Você pode etiquetar a bolsa com marca própria?

Sim. Seu número de peça, marca 8P8C vs 4+2 e caixas mistas com conectores Ethernet industriais são opções OEM padrão.

Pronto para cotar?

Diga-nos o tipo de cabo, diâmetro externo, inserção e volume. Enviaremos um kit de amostra e preços diferenciados.
