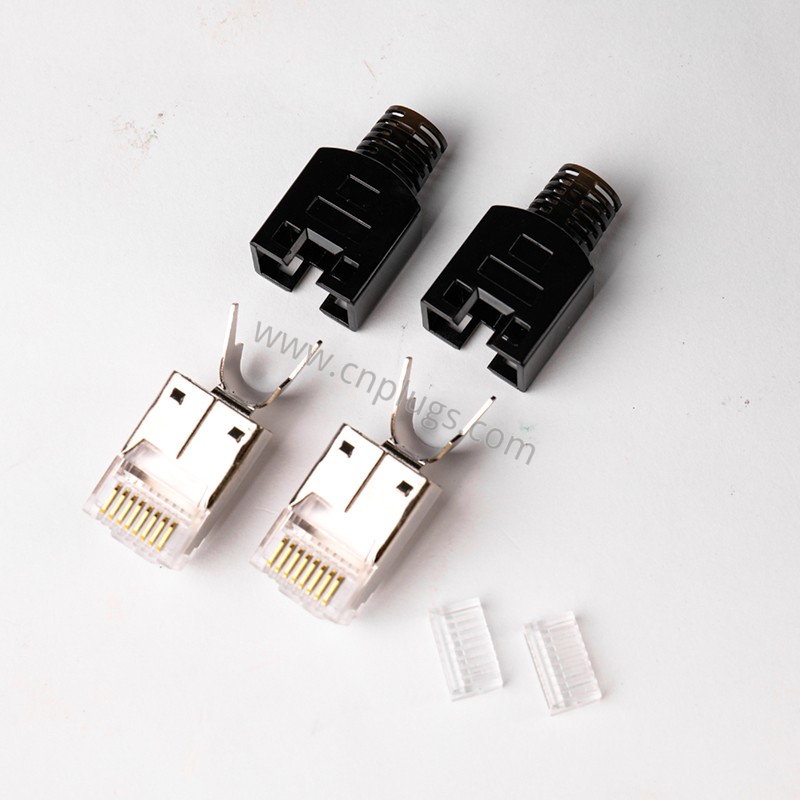

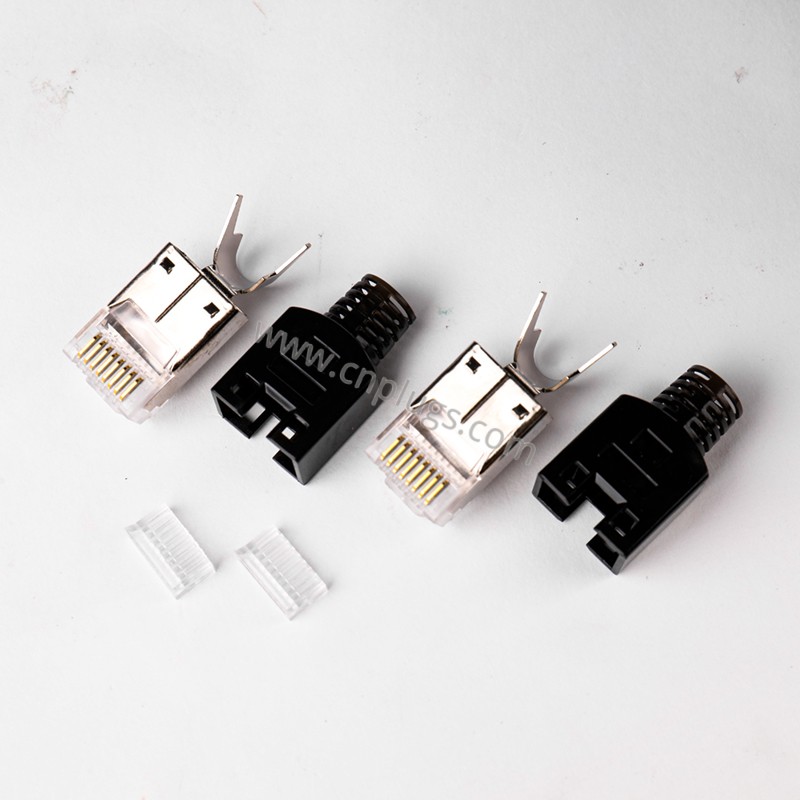

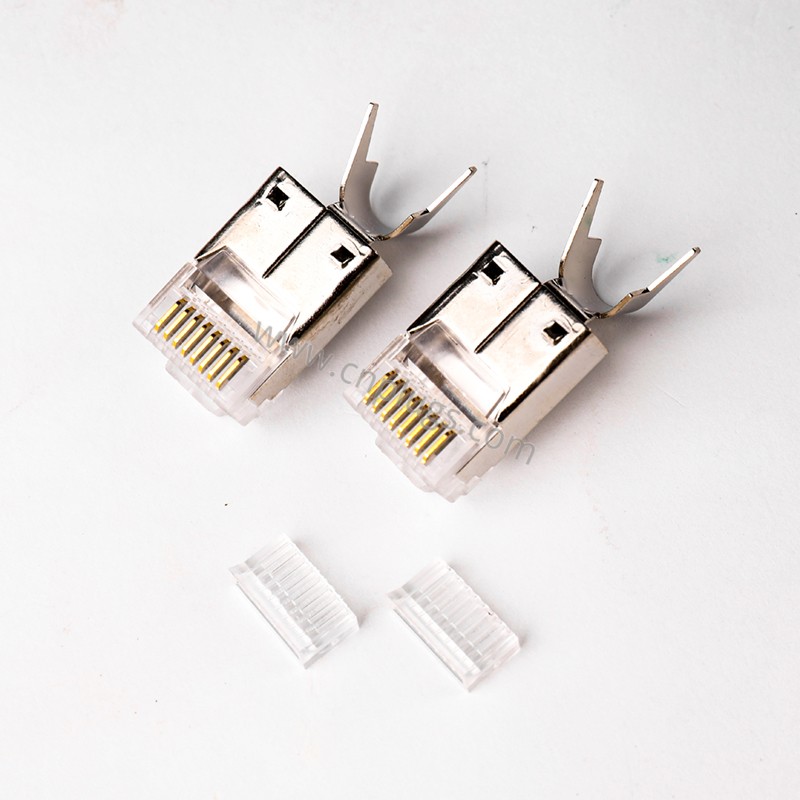

Высокопроизводительные однорядные экранированные модульные вилки Cat6A RJ45
В современных центрах обработки данных, высокоскоростных телекоммуникационных инфраструктурах и средах промышленной автоматизации с высоким уровнем шума неэкранированные разъемы часто не выдерживают сильных электромагнитных помех. Наш Однорядная экранированная модульная вилка Cat6A RJ45 разработан специально для удовлетворения строгих требований 10-гигабитной высокочастотной передачи данных. Благодаря интеграции цельнометаллического экранирующего корпуса с высокоточной однорядной системой выравнивания проводов этот разъем обеспечивает исключительную чистоту сигнала, структурную прочность и быстрое оконцевание поля.
Каждый компонент изготавливается на сертифицированных по стандарту ISO 9001 производственных предприятиях из высококачественного сырья — от поликарбоната высокой плотности до никелированных металлических защитных кожухов. Наши однорядные экранированные вилки, независимо от того, развернуты ли они в серверных помещениях предприятия, в корпусах промышленной автоматизации или в сетях устройств PoE+, гарантируют нулевую потерю пакетов и десятилетия эксплуатационной стабильности.
Ключевые особенности и инженерные преимущества
1. Выравнивание однорядных проводников высокой плотности
В отличие от многослойных или расположенных в шахматном порядке каналов для проводов, которые могут усложнить обжимку на сборочной линии, наша однорядная архитектура упрощает сортировку проводов. Технические специалисты могут быстро вставить восемь проводников с цветовой маркировкой рядом друг с другом в одноплоскостной канал. Такая компоновка упрощает визуальный осмотр перед обжатием, значительно сокращая затраты на доработку в полевых условиях и повышая выход продукции с первого прохода. Вы можете изучить нашу полную серию проходные разъемы RJ45 и модульные аксессуары для вилок, соответствующие вашему производственному процессу.
2. Сверхмощное металлическое экранирование EMI/RFI на 360°.
Высокочастотные сигналы Cat6A, работающие на частоте 500 МГц, уязвимы к посторонним перекрестным помехам (AXT) и внешним электрическим шумам. Наша модульная вилка полностью заключена в толстый никелированный металлический корпус. Этот экран с полным покрытием действует как клетка Фарадея, заземляя паразитные электрические токи и защищая каналы данных от помех, создаваемых близлежащими силовыми кабелями, тяжелой техникой или беспроводным оборудованием.
3. Универсальные 3-контактные контакты с позолотой 50 мкм.
Электрическая стабильность зависит от качества контактных штырей. Мы используем лезвия из фосфористой бронзы высокой чистоты с универсальным 3-контактная конструкция который прочно прокалывает как одножильные, так и многожильные медные провода (AWG 23–26). Эти контакты, покрытые слоем чистого золота толщиной до 50 микродюймов (50 мкм) поверх никелевого подслоя, предотвращают коррозию и поддерживают сверхнизкое контактное сопротивление в течение тысяч циклов вставки, полностью совпадая с Технические стандарты модульных соединителей Википедии.
Технические характеристики
В следующей таблице представлены подробные заводские параметры нашей серии однорядных экранированных вилок RJ45 Cat6A. Пользовательские конфигурации параметров доступны по запросу для OEM-проектов.
| Параметр | Спецификация/стандарт |
| Тип штекера | 8P8C Экранированная модульная вилка Cat6A (STP/FTP) |
| Схема канала проводника | Однорядный прямой канал |
| Поддерживаемый калибр провода | AWG 23, AWG 24, AWG 26 (одножильный и многожильный медный провод) |
| Диаметр изоляции (НД) | 1,0 мм – 1,15 мм |
| Материал экранирующего корпуса | Сплав латуни/цинка с никелированием |
| Материал корпуса | Огнестойкий поликарбонат (класс UL 94V-0) |
| Контактный материал | Фосфорная бронза высокой чистоты с 3-зубчатым лезвием |
| Контактное покрытие | Flash Gold / 3 мкм / 15 мкм / 30 мкм / 50 мкм Золото поверх никеля |
| Скорость передачи и пропускная способность | 10 Гбит/с @ 500 МГц |
| Циклы спаривания | ≥ 1200 циклов установки/извлечения |
| Диэлектрическое выдерживаемое напряжение | Пиковое напряжение 1000 В постоянного/переменного тока при 60 Гц в течение 1 минуты |
| Рабочая температура | От -40°C до +85°C (от -40°F до 185°F) |
| Стандарты и сертификаты | RoHS, REACH, CE, TIA/EIA-568-C.2, ISO/IEC 11801 |
Целевые отраслевые приложения
Наши однорядные экранированные разъемы Cat6A используются по всему миру в широком спектре критически важных коммерческих и промышленных установок:
- Стойки для центров обработки данных и телекоммуникационные шкафы: Высокая плотность подключения серверов 10 Гбит/с и коммутационные каналы, требующие полной устойчивости к электромагнитным помехам.
- Промышленный Ethernet и автоматизация: Взаимодействие с ПЛК, роботизированными контроллерами и промышленными переключателями в условиях высокой вибрации и электромагнитных помех. Откройте для себя наши специализированные промышленные разъемы Ethernet для прочного полевого оборудования.
- Коммерческая безопасность и наблюдение: Подключение IP-камер высокого разрешения, шлюзов контроля доступа и мощных узлов PoE (Power over Ethernet).
- Радиовещательные и медицинские учреждения: Прецизионные линии передачи данных, соответствующие Стандарты кабелей категории 6А в Википедии.
Протоколы контроля качества и заводских испытаний
Каждая партия однорядных экранированных разъемов Cat6A перед отправкой на завод проходит строгую проверку качества:
- 100% проверка размеров и размеров: Автоматическая оптическая сортировка гарантирует, что высота штыря, допуски корпуса и размеры корпуса строго соответствуют спецификациям гнезда RJ45.
- Тестирование патч-корда Fluke Versiv™ DSX-8000: Образцы вилок обжимаются на кабелях Cat6A и подвергаются тестированию патч-кордов Fluke для проверки запаса скорости передачи 10 Гбит/с.
- Испытание на коррозию солевым туманом: Позолоченные контакты и металлические защитные корпуса проходят 24–48-часовое испытание в соляном тумане, чтобы гарантировать нулевое окисление в прибрежных или влажных условиях.
- Испытание на удержание обжима и силу растяжения: Проверяет, что внутренняя защелка для снятия натяжения и зажим заземления выдерживают тянущее усилие, превышающее 89 Н (20 фунтов).
Часто задаваемые вопросы (Часто задаваемые вопросы для B2B-клиентов)
Вопрос 1. В чем основное преимущество однорядной вилки Cat6A по сравнению с двухрядной (в шахматном порядке) вилкой?
А: Однорядные вилки выравнивают все 8 жильных проводов в прямую горизонтальную линию. Это значительно упрощает и ускоряет сортировку проводов и проверку последовательности цветов для выездных технических специалистов или заводских сборочных линий, снижает количество ошибок и обеспечивает надежность обжима.
Вопрос 2. Поддерживают ли эти экранированные вилки питание высокой мощности через Ethernet (PoE/PoE+/PoE++)?
А: Да. Наши вилки Cat6A, оснащенные позолоченными 3-контактными контактами из фосфористой бронзы толщиной 50 мкм и прочным металлическим корпусом, полностью поддерживают стандарты IEEE 802.3af/at/bt PoE мощностью до 90 Вт без эрозии контактной дуги или чрезмерного тепловыделения.
В3: Можете ли вы поставить специальные сапоги для снятия натяжения и фирменную упаковку OEM для оптовых заказов?
А: Абсолютно. Мы предлагаем полный спектр настраиваемых аксессуаров, включая защитные чехлы с цветовой маркировкой, индивидуальную гравировку логотипа на металлическом корпусе и упаковку под собственной торговой маркой (полиэтиленовый пакет, блистерную упаковку или упаковку для больших объемов).
В4: Каков ваш минимальный объем заказа (MOQ) и время выполнения заводских заказов?
А: Стандартные товары на складе имеют низкий минимальный заказ, начиная с 1000 штук. Для индивидуальной гравировки логотипа или специализированной OEM-упаковки наш минимальный заказ обычно составляет 10 000 штук со стандартным сроком производства от 10 до 15 рабочих дней.
