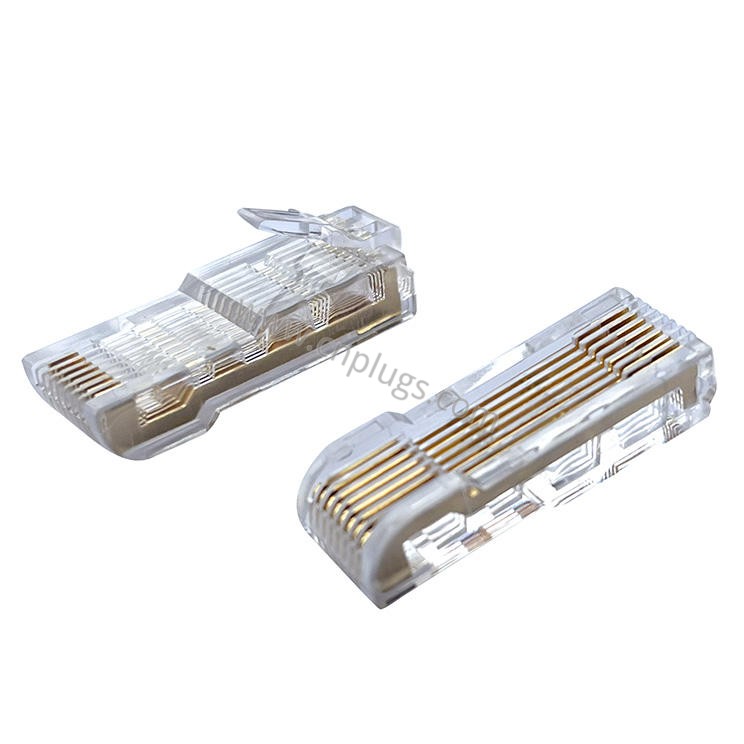

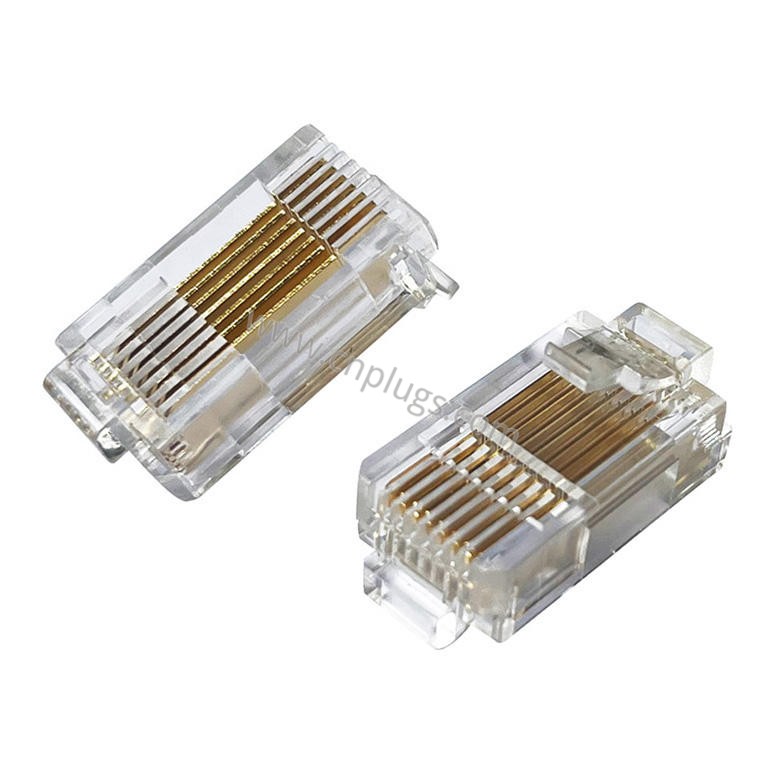

Figura 1: Spine RJ45 8P8C specifiche per VFD che mostrano le dita di contatto dorate parallele estese che le distinguono dalle teste di cristallo Ethernet standard. La lunga serie di contatti dorati scorre nei jack della tastiera dell'inverter profondamente incassati dove una normale spina non può raggiungere.
Introduzione: la parte da due dollari che ritarda l'avvio dei pannelli
Se vi siete mai trovati davanti a un pannello VFD alle 16:30 di venerdì, con in mano un sacchetto di connettori RJ45 standard, cercando senza successo di inserire un cavo di prolunga della tastiera attraverso la porta di un armadio e nel jack di comunicazione profondamente incassato dell'unità, conoscete già il problema. Le testine di cristallo standard 8P8C da 22 mm, le stesse utilizzate per i cavi patch Ethernet da ufficio, non raggiungono fisicamente i contatti sulla maggior parte delle porte delle tastiere degli inverter VFD. La spina tocca il fondo della cornice di plastica attorno al jack prima che i pin dorati entrino in contatto e la tastiera non si accende o si spegne in modo intermittente quando la porta dell'armadio si muove.
È un problema frustrantemente piccolo. La presa RJ45 costa pochi centesimi, ma le richiamate, le ore di risoluzione dei problemi e i tempi di inattività che genera su un singolo pannello possono ammontare a centinaia di dollari. Per i cablaggi degli inverter di cablaggio OEM in volume, un connettore specificato in modo errato è ancora più costoso: si presenta come resi sul campo, richieste di garanzia e danni alla reputazione.
Questa guida è scritta per i quadristi, gli elettricisti MRO e i produttori di cablaggi che specificano e terminano effettivamente questi connettori. Spiega perché le porte della tastiera VFD sono dimensionalmente diverse dai jack Ethernet standard, perché le spine utilizzano contatti dorati estesi anziché pin terminali convenzionali, come scegliere la giusta lunghezza del corpo (24 mm, 26 mm o 33 mm), quali dorature e specifiche dei materiali contano effettivamente e come variano le piedinature tra le principali marche di unità. Copriremo inoltre le migliori pratiche di installazione e le modalità di guasto comuni che abbiamo riscontrato durante cinque anni di fornitura di connettori RJ45 con classificazione VFD a quadristi e OEM di azionamenti.
Se stai cercando connettori per un progetto in corso, consulta la nostra sezione dedicata collezione di connettori RJ45 industriali e per inverter che copre tutte e tre le lunghezze del corpo e la variante 10P10C (RJ50) utilizzata su alcune apparecchiature di automazione.
1. Perché una spina RJ45 standard non si adatta alla maggior parte delle porte della tastiera VFD
Per capire perché le normali prese Ethernet non funzionano sui VFD, guarda come i produttori di unità progettano l'interfaccia operatore.
Su un tipico switch Ethernet da ufficio, il jack RJ45 è quasi a filo con il pannello frontale e l'apertura di chiusura su una spina standard da 22 mm libera tutto. Su un convertitore di frequenza, tuttavia, la porta di comunicazione raramente si trova in superficie. Si siede:
- Dietro una lunetta in plastica incassata che protegge il jack da contatti accidentali e scariche ESD;
- All'interno di una profonda tasca per l'operatore modellato nell'alloggiamento della trasmissione, spesso 8–12 mm sotto la faccia esterna;
- Dietro un modulo tastiera rimovibile, dove il jack è accessibile solo una volta staccata la tastiera, lasciando una profonda cavità;
- Dietro la porta di un armadio o una piastra passacavi, quando la tastiera è montata in remoto sulla porta esterna e il cavo deve passare attraverso un foro da 22 mm del pannello e combaciare comunque sul lato comando.
In tutti questi casi il corpo della spina standard da 22 mm è semplicemente troppo corto. Ma c'è una seconda differenza più fondamentale: la geometria dei contatti all'interno di molti jack delle tastiere VFD non è progettata per i pin corti rivolti alle estremità di una spina RJ45 standard.

Figura 2: Confronto affiancato: la spina specifica del VFD (a destra) ha un naso allungato con dita di contatto dorate parallele che corrono lungo il suo corpo, rispetto alla testa di cristallo standard (a sinistra) dove tutti gli otto contatti sono rivolti solo verso la punta. Le dita estese puliscono i contatti del jack su una profondità di inserimento maggiore.
1.1 Il design esteso dei contatti dorati
Se osservi attentamente una spina con classificazione VFD originale (Figura 2), noterai file di dita di contatto placcate in oro che corrono lungo il parte superiore e/o laterali del naso allungato, non solo sulla punta. Non si tratta di un difetto di fabbricazione o di una caratteristica estetica: è la differenza funzionale fondamentale.
In un jack RJ45 standard, otto contatti a molla corti sono posizionati per incontrare i pin della spina vicino alla punta. Un jack per tastiera VFD, a causa della sua rientranza profonda e del modo in cui molti OEM modellano la porta in plastica, utilizza contatti che corrono lungo superficie superiore del naso dell'otturatore mentre scorre dentro. Le dita dorate estese sulla spina VFD forniscono una superficie di pulizia continua in modo che, indipendentemente dal punto esatto in cui atterrano i contatti del jack lungo la profondità di inserimento, viene effettuata una connessione oro-oro a bassa resistenza.
Questo è il motivo per cui forzare una spina Ethernet standard in una porta VFD, anche se in qualche modo riesci a bloccarla, di solito non funziona in modo affidabile: la spina semplicemente non ha materiale di contatto nel posto giusto per incontrare le dita a molla del jack. È possibile che si ottenga una connessione intermittente quando il cavo viene premuto in una direzione, ma si interromperà quando la plastica striscia o il cavo si muove.
1.2 Tastiera vs. Ethernet: due diversi ruoli elettrici
È anche importante capire che questi connettori non sempre trasportano Ethernet. Molte porte della tastiera VFD utilizzano il fattore di forma fisica 8P8C ma portano segnali seriali specifici del fornitore — spesso un collegamento UART/TTL o RS-485 che alimenta la tastiera e trasporta dati chiave/LED, non Ethernet IEEE 802.3. Alcuni pin portano 5 V o 10 V CC alla tastiera remota; altri trasportano dati seriali bidirezionali. Il connettore assomiglia a una presa Ethernet, ma il cablaggio è spesso un semplice cavo diretto pin-to-pin e la segnalazione non assomiglia a 100BASE-TX.
Confondere questi due ruoli è un errore comune sul campo: il cablaggio di un cavo della tastiera al codice colore T568B può comportare uno scambio di alimentazione e terra o un TX/RX incrociato e la tastiera non si accende. Tratteremo le specifiche del pinout nella Sezione 5.
2. Lunghezze del corpo del connettore VFD RJ45: quale ti serve?
La specifica più importante su una spina VFD RJ45 è lunghezza del corpo — la distanza dalla punta della punta di contatto al punto in cui il cavo esce dalla parte posteriore della spina. Per i principali marchi di azionamenti vengono utilizzate tre lunghezze standard.

Figura 3: Accoppiatore di testa RJ45 maschio-maschio da 24 mm (a doppia estremità), specificato per le connessioni pass-through delle centrali di controllo ABB serie ACS510 e ACS550. Entrambe le estremità mostrano le dita di contatto dorate estese.
2.1 La spina da 24 mm: passante per pannello e accoppiatore di testa
La lunghezza di 24 mm viene utilizzata principalmente per Pannelli di controllo ABB serie ACS510 e ACS550, dove è necessario un corto accoppiatore maschio-maschio (spina-spina) per collegare il cavo della tastiera al jack integrato dell'unità all'interno del pannello. IL Connettore di testa RJ45 maschio-maschio da 24 mm per ABB ACS510/ACS550 è specificato per questo ruolo. Viene utilizzato anche in spazi ristretti dove anche una spina da 22 mm è leggermente troppo lunga, come quando un cavo deve girare bruscamente subito dopo essere uscito dalla spina.
Da non confondere con un accoppiatore RJ45 standard (femmina-femmina). La parte VFD da 24 mm lo è maschio a doppia estremità — si collega al jack dell'unità da un lato e accetta un gruppo di cavi per tastiera con estremità femmina dall'altro, funzionando come cambio di genere e adattatore di profondità in un unico pezzo compatto.
2.2 La spina da 26 mm: la dimensione del pannello operatore dell'inverter più comune
La lunghezza del corpo di 26 mm è il connettore VFD cavallo di battaglia. È specificato per la maggior parte delle unità del mercato asiatico, inclusi molti modelli Delta, Inovance, INVT, VEICHI e i vecchi modelli Fuji/Mitsubishi in cui la porta della tastiera ha una rientranza moderata di circa 4–6 mm.

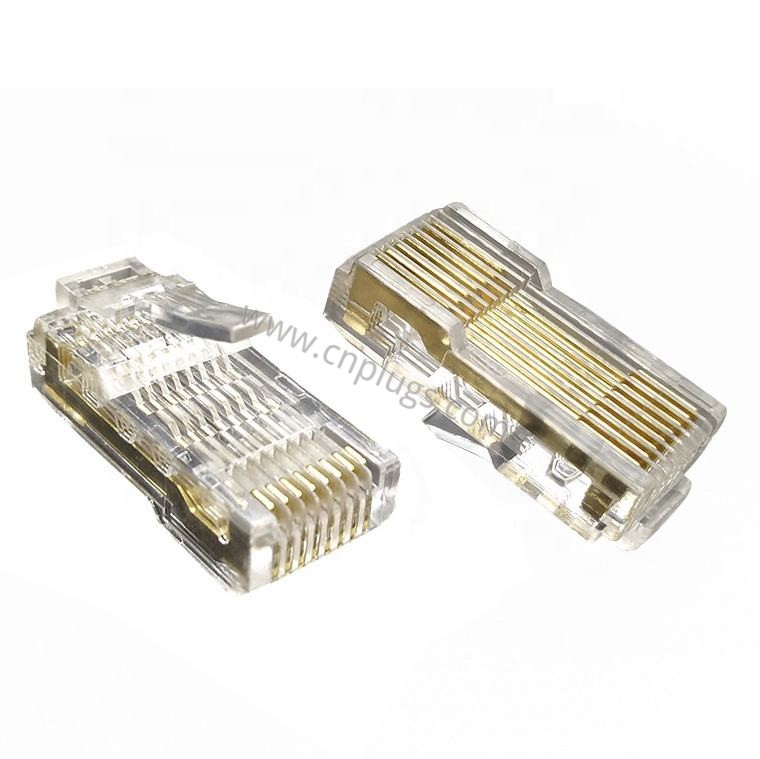

Figura 4: La testa a cristalli VFD RJ45 estesa da 26 mm: la dimensione più utilizzata per i pannelli operatore degli inverter per uso generico su unità Delta, Inovance, INVT e simili.
IL Testa in cristallo VFD RJ45 trasparente da 26 mm per pannelli operatore inverter generalmente viene spedito in scatole da 100 pezzi per l'assemblaggio di cablaggi OEM e stock MRO. Utilizza la terminazione a crimpare IDC standard e funziona con la stessa matrice a crimpare 8P8C utilizzata per i connettori Ethernet da 22 mm, rendendolo un perfetto accessorio per le linee di produzione.
Per i pannelli di uso generale in cui l'esatto modello di azionamento può essere sostituito durante il ciclo di vita del progetto, la spina da 26 mm è una specifica sicura a metà strada. È abbastanza lungo da liberare la maggior parte delle cornici, ma non così lungo da sporgere in modo scomodo sui jack con montaggio a incasso.

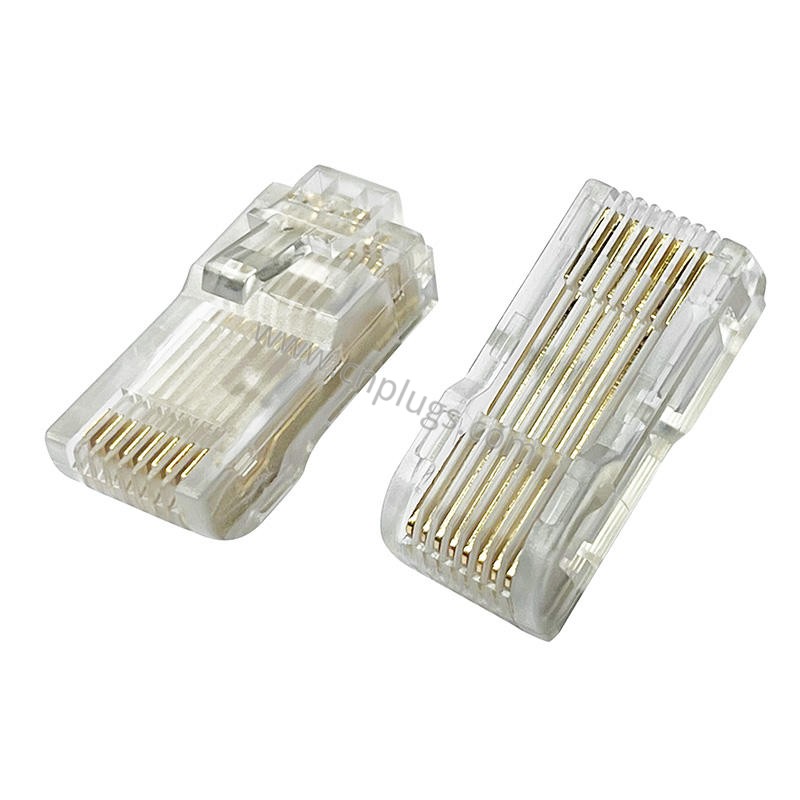

Figura 5: Il VFD da 26 mm si inserisce in una confezione sfusa da 100 pezzi per linee di produzione OEM. Tolleranze dimensionali costanti sono fondamentali quando migliaia di cablaggi vengono crimpati settimanalmente.
2.3 Il tassello da 33 mm: applicazioni per cavità profonde e porte passanti
Con 33 mm, questo è il corpo VFD RJ45 più lungo comunemente disponibile. È progettato per due situazioni impegnative:
- Jack profondamente incassati su unità con telaio più grande (Mitsubishi FR-A800/FR-F800, Yaskawa A1000/H1000, alcune configurazioni Siemens G120 e la maggior parte delle unità ad alta potenza da 75 kW+) dove la porta si trova 10–12 mm dietro la parte anteriore;
- Estensioni tastiera passante, dove il cavo deve passare attraverso un foro del pannello da 22 mm (7/8 pollici) o un anello di tenuta in gomma sullo sportello dell'armadio e quindi accoppiarsi con l'unità all'interno: la lunghezza extra compensa lo spessore della lamiera dello sportello e la profondità dell'anello di tenuta.

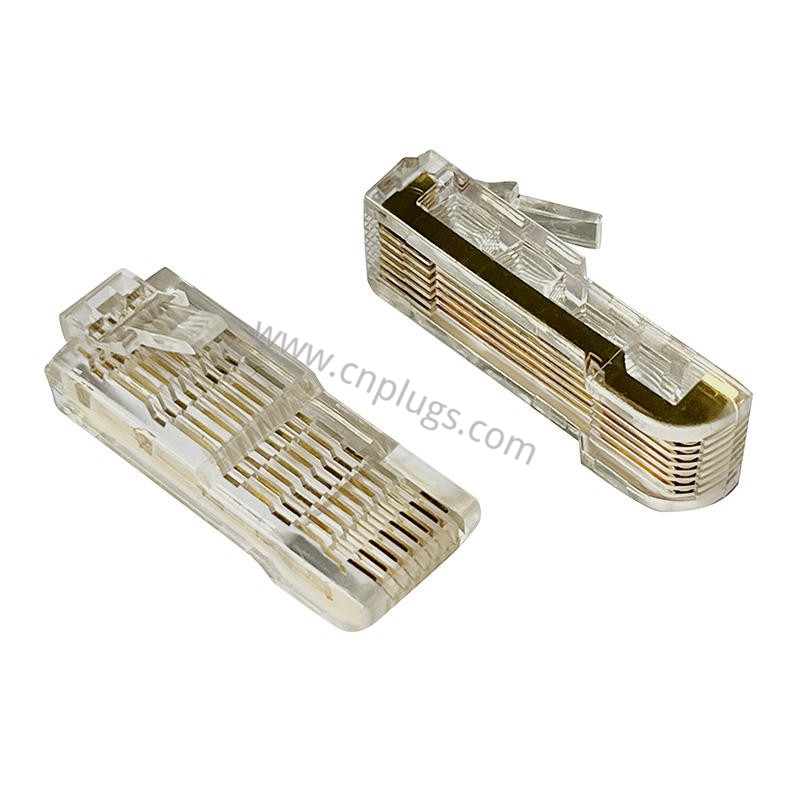

Figura 6: Il connettore maschio VFD RJ45 8P8C con terminale lungo da 33 mm, che mostra la lunga serie di contatti dorati paralleli. Questa è la specifica di riferimento per le porte per tastiere incassate in profondità e per i supporti per tastiere remote passanti.
IL Spina maschio VFD RJ45 8P8C da 33 mm per la tastiera dell'inverter e la comunicazione del pannello è la parte che consigliamo più spesso per i kit di assistenza sul campo e per gli OEM che costruiscono cavi HMI per montaggio remoto. Quando un quadrista ci chiama con "la mia spina non arriva", questo è quasi sempre lo SKU di cui ha bisogno.

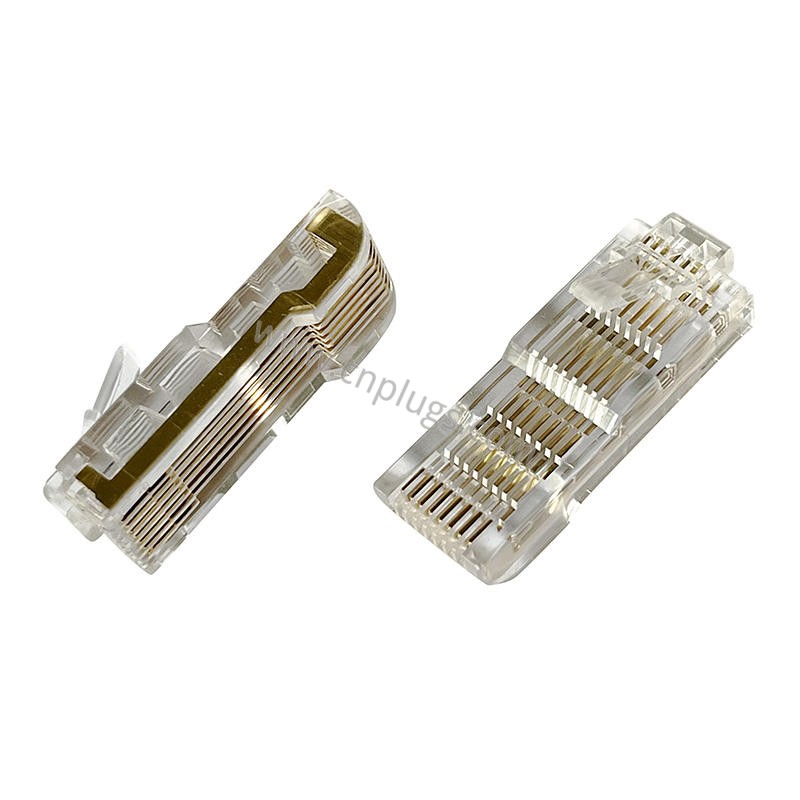

Figura 7: Primo piano dei contatti placcati in oro su una spina VFD da 33 mm. La superficie dorata continua lungo il naso garantisce una pulizia affidabile ovunque il jack entri in contatto.

Figura 8: Spine VFD da 33 mm in confezione sfusa OEM con un cavo per tastierino mostrato a fianco: formato di fornitura standard per quadristi e produttori di cablaggi.
2.4 Tabella di selezione rapida
| Lunghezza del corpo | Applicazione primaria | Famiglie di azionamenti tipiche | Terminazione | Tipo di cavo |
|---|---|---|---|---|
| 22 mm (standard) | Office Ethernet, solo prese da incasso | Non consigliato per le porte della tastiera VFD | Crimpatura IDC | 24–26 AWG intrecciato/solido |
| 24 mm (accoppiatore M-M) | Pannello passante ABB ACS510/ACS550 | Serie ABB ACS | Preformato | Si accoppia con cavo femmina |
| 26 mm (esteso) | La maggior parte dei pannelli operatore inverter, rientranza moderata | Delta, Inovance, INVT, Fuji, Mitsubishi leggera | Crimpatura IDC | 24–26 AWG piatto/trefolato |
| 33 mm (naso lungo) | Incasso profondo, passante, tastiera remota | Mitsubishi FR-A/F800, Yaskawa A1000/H1000, VFD ad alta potenza | Crimpatura IDC | 24–26 AWG piatto/trefolato |
| Spina da campo metallica PROFINET | Bus di campo Industrial Ethernet, schermato | Azionamenti PROFINET, EtherNet/IP | IDC/senza attrezzi | 22–24 AWG STP |
| 10P10C (RJ50) | Collegamenti di automazione proprietari a 10 pin | Alcuni PLC, POS, inverter proprietari | Crimpatura IDC | 24–26 AWG |
In caso di dubbio, misurare. Una rapida lettura con un calibro dalla superficie anteriore della cornice in plastica dell'unità alla parte anteriore del jack interno ti dirà quanta portata aggiuntiva ti serve oltre una spina standard da 22 mm e potrai selezionare la lunghezza del corpo corrispondente. Per i quadristi che mantengono un kit di assistenza sul campo, immagazzinare le dimensioni da 26 mm e 33 mm insieme a un sacchetto di accoppiatori da 24 mm coprirà il 95% delle unità incontrate.
3. Specifiche dei materiali e della placcatura che contano effettivamente in un ambiente VFD
Gli armadi VFD non sono armadi di cablaggio per ufficio. Il connettore si trova accanto a un dispositivo di commutazione ad alta potenza che genera calore, vibrazioni e in alcuni casi olio disperso nell'aria o gas corrosivi. Le teste di cristallo economiche da 100 per un dollaro che trovi sui mercati online sono costruite per un ciclo di vita del prodotto di consumo di due anni. Specificarli sugli azionamenti industriali provoca guasti evitabili. Ecco i parametri del materiale e della placcatura che consigliamo di valutare.
3.1 Materiale dell'alloggiamento: policarbonato, plastica non economica
L'alloggiamento trasparente dovrebbe essere modellato policarbonato (PC) ad alta resistenza, idealmente con classificazione ignifuga UL 94 V-0. Il PC offre la giusta combinazione di:
- Stabilità dimensionale alla temperatura (da −40 °C a +85 °C per i gradi PC di livello industriale);
- Resistenza agli urti e allo schiacciamento durante la chiusura dell'anta dell'armadio;
- Trasparenza per verificare visivamente l'inserimento del filo e l'allineamento dei contatti prima della crimpatura;
- Resistenza agli oli e ai detergenti comunemente presenti negli ambienti industriali.
I tappi a basso costo utilizzano miscele di polistirene (PS) o ABS che diventano fragili in ambienti freddi e si deformano se esposti a temperature di produzione di pannelli superiori a 60 °C. Un alloggiamento rotto alla base della chiusura è la modalità di guasto più comune che vediamo nei resi che utilizzano alloggiamenti non PC. Tutti i tappi VFD PROUNTA utilizzano policarbonato giapponese importato per una qualità di stampaggio costante in tutti i lotti di produzione.
3.2 Materiale dei contatti: bronzo fosforoso con oro su nichel
Le dita di contatto estese visibili nelle Figure 6 e 7 dovrebbero essere bronzo fosforoso (non ottone) per le proprietà della molla e la resistenza alla fatica. Il bronzo fosforoso mantiene la forza normale del contatto specificata per centinaia di cicli di inserimento senza richiedere un set permanente, fondamentale per le tastiere VFD che possono essere collegate e scollegate durante ogni intervento di assistenza.
La placcatura è il luogo in cui esiste la maggiore differenziazione del prodotto. Lo stack dovrebbe essere oro su nichel su substrato di rame:
- Sottopiatto in nichel (50–100 μ") funge da barriera alla diffusione per impedire la migrazione del rame attraverso lo strato d'oro;
- Piastra superiore dorata fornisce una superficie di contatto esente da corrosione e a bassa resistenza che non si ossida, anche in aria di fabbrica umida o contenente zolfo.
Per il servizio tastiera VFD, lo spessore dell'oro è la specifica chiave di acquisto:
- Oro flash (< 1 μ") — adatto solo per crimpature una tantum in prodotti di consumo; si degraderà entro 50 cicli. Non utilizzare in pannelli industriali.
- Oro 3 µ". — accettabile per connessioni fisse, raramente non accoppiate, all'interno di armadi a controllo ambientale;
- 6–15 μ" d'oro — consigliato per il servizio del pannello VFD; tollera lo scambio occasionale della tastiera e le disconnessioni per la risoluzione dei problemi sul campo;
- Oro 30–50 μ". — per applicazioni con cicli di accoppiamento elevati (dispositivi di prova, tastiere di prestito di servizi, linee di produzione frequentemente riconfigurate) e per ambienti corrosivi (impianti chimici, installazioni costiere, officine di saldatura).
Forniamo abitualmente versioni in oro da 50 μ" per installazioni VFD a bordo di navi e costiere dove la nebbia salina è un fattore e per gli OEM i cui team di assistenza sul campo collegano e scollegano le tastiere ad ogni visita di manutenzione. Lo spessore della placcatura può essere specificato come opzione personalizzata quando si contatta il nostro team di ingegneri per un preventivo; ogni lotto viene fornito con un rapporto di prova di spessore su richiesta.
3.3 Progettazione della chiusura e forza di ritenzione
La linguetta di chiusura in plastica è l'elemento meccanicamente più sollecitato della spina. Ogni volta che un tecnico tira il cavo anziché il corpo della spina, il dispositivo di chiusura prende il carico. Sui pannelli VFD in cui gli armadietti vengono aperti e i cavi vengono rivestiti durante il servizio, un fermo debole si affatica e si rompe.
Cerca un serratura spessa a trave singola con una radice generosamente raggiata: distribuisce lo stress di flessione su un'area più ampia e resiste alla fatica. Evitare le spine con dispositivi di chiusura sottili e piatti, progettati essenzialmente per rompersi. La forza di ritenzione (la forza richiesta per estrarre la spina da una presa standard) deve soddisfare i requisiti IEC 60603-7 di almeno 20 N dopo 750 cicli di accoppiamento.
3.4 Progettazione della barra di carico (separatore di cavi).
All'interno della spina, a barra di carico in policarbonato (chiamato anche separatore o inserto di filo) mantiene allineati gli otto conduttori mentre viaggiano dall'ingresso del cavo ai contatti IDC. I connettori più economici omettono completamente la barra di carico o la modellano come un unico pezzo fragile; il risultato sono conduttori che si incrociano tra loro, profondità di crimpatura incoerente e connessioni intermittenti. Una barra di carico adeguata con canali individuali per ciascun conduttore garantisce una qualità di crimpatura ripetibile, il che è fondamentale quando una linea OEM termina migliaia di pezzi a settimana.
4. Quando le porte VFD trasportano Ethernet: PROFINET e connettori schermati
Finora questa guida si è concentrata sul connettore trasparente per tastiera VFD con corpo esteso, destinato alle porte seriali tastiera/HMI. Tuttavia, i moderni VFD hanno sempre più un separato Porta Ethernet per la comunicazione PROFINET, EtherNet/IP o Modbus TCP e tale porta richiede un connettore diverso.
Se un jack sull'unità è etichettato "PN", "Ethernet", "Porta 1/Porta 2" o mostra il simbolo Ethernet standard, si tratta di una vera porta Ethernet da 100 Mbps o 1 Gbps, non di una porta seriale del tastierino. Sarà posizionato su una scheda opzionale di comunicazione o sulla morsettiera di controllo del convertitore, non nell'alloggiamento della tastiera. Per queste porte, la spina lunga trasparente della tastiera è la parte sbagliata: è necessaria una spina Ethernet 8P8C standard con schermatura adeguata.
4.1 Connettori schermati per cavi Ethernet adiacenti al VFD
I cavi Ethernet che corrono all'interno degli armadi VFD sono esposti esattamente alle stesse EMI rilevate dal resto del pannello: rumore di commutazione IGBT nell'intervallo da 10 kHz a 100 MHz, campi magnetici provenienti dai cavi del motore e rumore irradiato da contattori e relè adiacenti. Per qualsiasi cavo di lunghezza superiore a 1 metro che corre lungo il cablaggio di alimentazione, utilizzare un cavo schermato a doppino intrecciato (STP/FTP) con un connettore schermato che collega la treccia del cavo al guscio del connettore a 360°.
Nello specifico per PROFINET, il connettore installabile sul campo è a cappuccio in metallo zinco/nichel in due pezzi con inserto IDC placcato oro e gestore cavi con codice colore — una costruzione completamente diversa dalla spina trasparente della tastiera. Nostro Kit connettori da campo metallici PROFINET è il connettore standard per l'assemblaggio sul campo per questa applicazione.

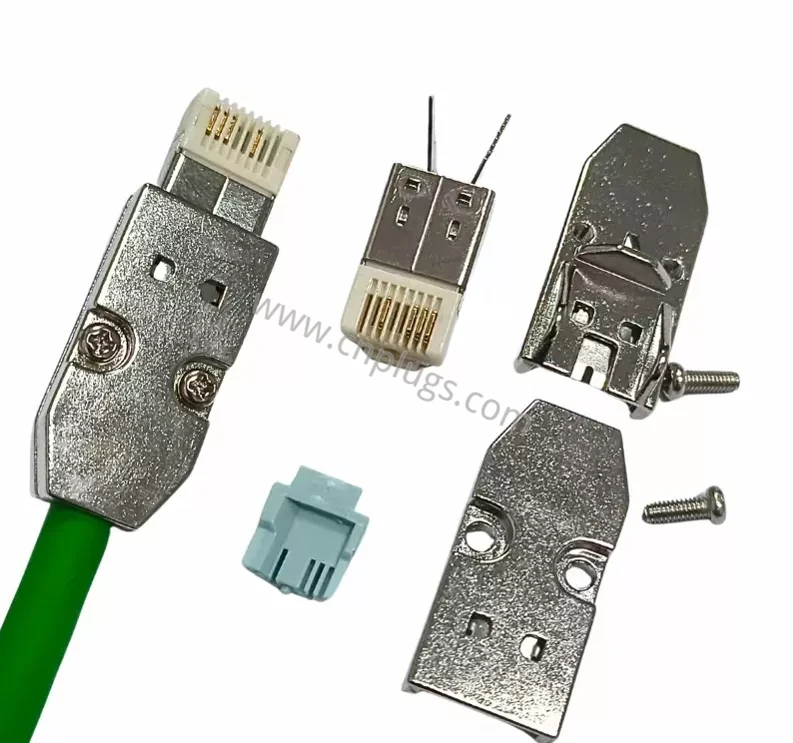

Figura 10: Kit connettore RJ45 per assemblaggio sul campo PROFINET: cappuccio in metallo zinco/nichel in due pezzi, inserto contatti IDC placcato in oro, gestore cavi PROFINET turchese ed esempio assemblato su cavo Ethernet industriale verde. Non è necessaria alcuna matrice di crimpatura; per la terminazione sul campo è sufficiente un piccolo cacciavite.
4.2 Cat6A per reti di unità da 1 Gbps
Per azionamenti e controller che eseguono EtherNet/IP a 1 Gbps o PROFINET IRT con tempi di ciclo brevi, utilizzare un cavo Cat6A e connettori schermati corrispondenti per garantire margine di larghezza di banda. IL Connettore modulare a guscio metallico Cat6A STP fornisce una schermatura a 360° ed è testato Fluke DSX-8000 a 500 MHz.

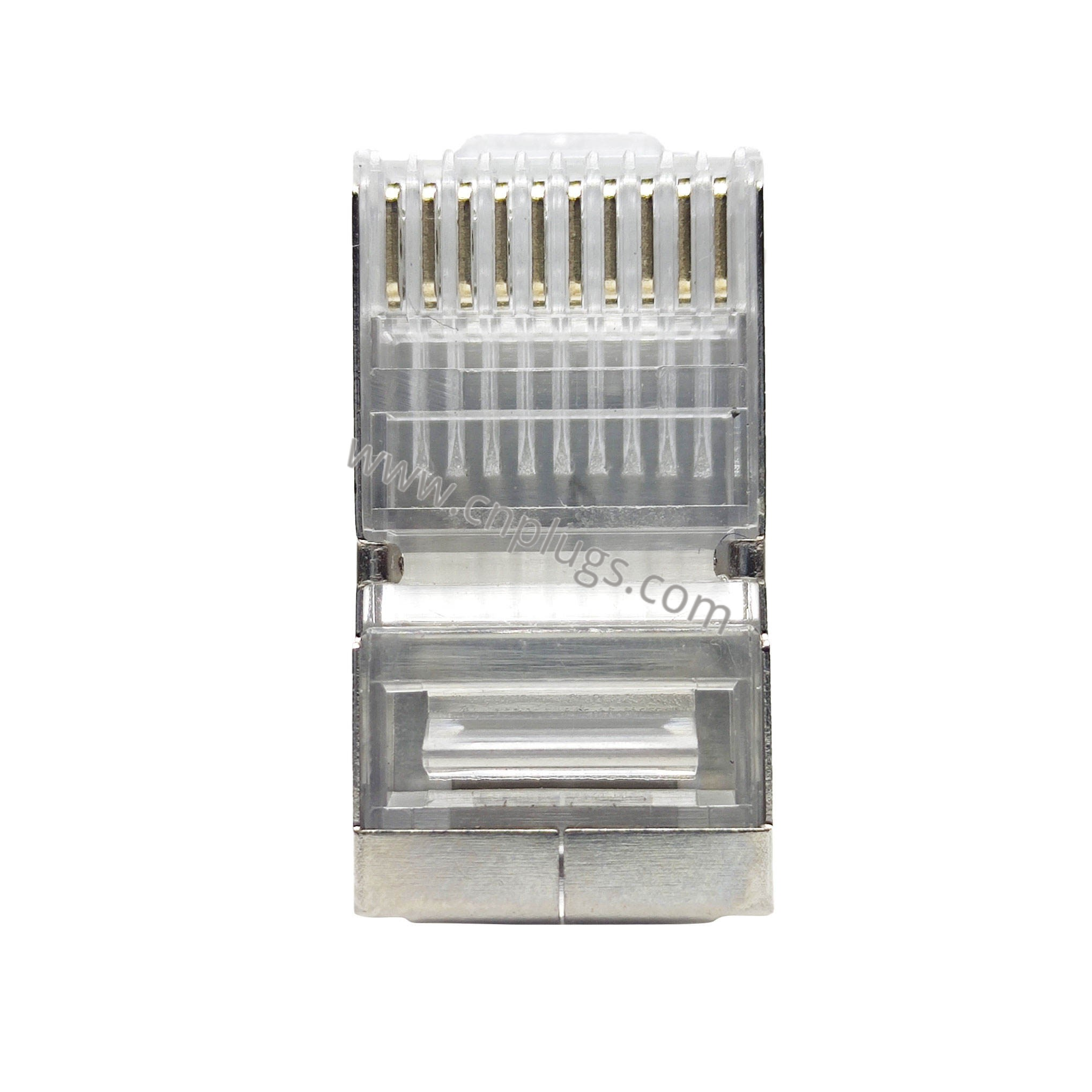

Figura 11: Connettore RJ45 Cat6A STP con guscio metallico e alloggiamento in lega di zinco per collegamenti Ethernet industriali da 10 Gbps in armadi VFD con elevate emissioni EMI. La schermatura intrecciata si lega a 360° al guscio metallico per la massima reiezione del rumore.
4.3 Conteggio pin speciali: 10P10C (RJ50) per sistemi proprietari
Un piccolo numero di produttori di inverter e PLC, in particolare alcuni vecchi azionamenti giapponesi e alcuni gateway di comunicazione industriale, utilizzano un connettore a 10 posizioni e 10 contatti (10P10C) visivamente simile al RJ45 ma più largo. Una spina 8P8C standard non si adatta (è troppo stretta) e forzarla danneggia il jack. Per queste applicazioni, specificare true Spina industriale modulare 10P10C RJ50 e utilizzare uno strumento di crimpatura con la matrice a 10 posizioni corretta.

Figura 9: Spina industriale 10P10C (RJ50), utilizzata su alcuni PLC, sistemi POS e porte di comunicazione proprietarie dell'inverter. Notare le dieci posizioni dei contatti rispetto alle otto su una spina 8P8C standard.
5. Migliori pratiche di installazione per quadristi e OEM
Anche un connettore specificato correttamente fallirà se terminato in modo inadeguato. Queste sono le regole di installazione sul campo che i nostri ingegneri applicativi ripetono più spesso.
5.1 Scegli il cavo giusto
I cavi di estensione della tastiera VFD sono quasi sempre cavo piatto color argento satinato a 8 conduttori (lo stesso stile fisico del vecchio cavo della linea telefonica, ma con tutti gli otto conduttori popolati) o Cavo tondo intrecciato da 24–26 AWG. Non utilizzare cavi Ethernet a conduttore solido per i cavi della tastiera: i conduttori solidi sono progettati per blocchi punzonati e cablaggio orizzontale fisso e si affaticano e si rompono dopo ripetute flessioni sulla cerniera della porta del pannello. Utilizzare conduttori a trefoli per qualsiasi cavo che si muove quando si apre la porta dell'armadio.
Per una comunicazione diretta Modbus/Ethernet tra un PLC e la porta Ethernet dell'unità (distinta dalla porta del tastierino), utilizzare un cavo patch standard Cat5e o Cat6A con connettori schermati appropriati se il cavo corre parallelo al cablaggio di alimentazione del VFD.
5.2 Verificare l'inserimento completo prima della crimpatura
Con le spine PC trasparenti, guardare attraverso l'alloggiamento e verificare che tutti gli otto conduttori raggiungano faccia anteriore del tappo e sono visibili attraverso il naso. Un conduttore che si ferma prima dei contatti IDC non effettuerà alcuna connessione. Questo è l'errore di crimpatura più comune ed è completamente evitabile con un controllo visivo.
5.3 Non spogliare eccessivamente la giacca
Spelare solo la quantità di rivestimento esterno necessaria per rivestire i conduttori nella barra di carico, in genere 20–25 mm. Un valore superiore lascia conduttori non supportati dietro il punto di crimpatura, che possono cortocircuitarsi o staccarsi sotto tensione.
5.4 Utilizzare lo strumento di crimpatura corretto
Una spina VFD da 26 mm o 33 mm utilizza la stessa cavità di crimpatura 8P8C di una spina Ethernet standard, ma verifica che l'apertura della matrice dello strumento di crimpatura possa accettare il corpo più lungo senza interferenze. Alcune crimpatrici "mini" compatte progettate per kit di utensili tascabili hanno una matrice poco profonda che non si chiude su una spina da 33 mm. Uno strumento di crimpatura RJ45 professionale di dimensioni standard è la scelta giusta per la crimpatura di produzione. Mantenere pulito il set di matrici e sostituirlo ogni 10.000 crimpature o se si nota una profondità di crimpatura incoerente.
5.5 Utilizzare una protezione antistrappo, soprattutto sui cavi montati sulla porta
Per i cavi che passano attraverso la porta di un armadio e si muovono ogni volta che la porta si apre, aggiungere a Protezione antistrappo in PVC flessibile sul retro della spina. Ciò impedisce al cavo di piegarsi bruscamente proprio all'uscita della spina, che è il punto in cui i conduttori si rompono più spesso per fatica. Le guaine codificate a colori (le forniamo in nero, rosso, blu, giallo, verde e grigio) aiutano inoltre i quadristi a identificare a colpo d'occhio diversi tipi di cavi (tastiera, Ethernet, seriale e circuito di sicurezza), riducendo gli errori di cablaggio durante la messa in servizio.
5.6 Lasciare un ciclo di servizio
Rivestire il cavo con un circuito di servizio delicato da 50–75 mm (2–3 pollici) all'interno dell'armadio vicino al convertitore. Ciò offre ai tecnici lo spazio necessario per estrarre l'unità per la manutenzione senza scollegare il cavo e impedisce che la tensione venga trasmessa direttamente alla spina quando la porta si apre.
6. Considerazioni sulla piedinatura dei principali marchi di unità
Una delle domande più comuni che riceviamo è "qual è la piedinatura per un cavo della tastiera VFD?" La risposta dipende interamente dal produttore e sfortunatamente non esiste un cablaggio della tastiera standard del settore come avviene per Ethernet T568B. Quella che segue è una guida generale; verificare sempre con il manuale hardware dell'unità prima di costruire i cavi.
6.1 Direttamente pin-to-pin (più comune)
La maggior parte delle porte della tastiera VFD utilizza a 1:1 diretto cablaggio: pin 1 al pin 1, pin 2 al pin 2 e così via fino al pin 8. Questo vale per la maggior parte delle serie Delta VFD-E/CP/MS, serie Inovance MD, serie INVT GD e molte altre unità. Funziona una crimpatura diretta standard (con conduttori caricati nello stesso ordine su entrambe le estremità).
All'interno di questi otto pin, le assegnazioni tipiche sono:
- Alimentazione CC alla tastiera (comunemente 5 V o 10 V, spesso sul pin 1 o pin 8);
- Terra (comunemente pin 4 o pin 5);
- Dati seriali trasmettere e ricevere (una o due coppie, a volte half-duplex RS-485);
- Riservato/rilevamento da tastiera pin utilizzati dall'unità per identificare il modello di tastiera collegato.
L'attraversamento dell'alimentazione e della terra invertendo il cavo solitamente non danneggia le unità con protezione dall'inversione di polarità, ma la tastiera non funzionerà. Verificare sempre con un multimetro quali pin portano tensione prima di cablare i cablaggi di produzione.
6.2 Crossover o rimappatura specifici del fornitore
Un numero minore di produttori utilizza piedinature non diritte su alcuni modelli. Questi casi solitamente riguardano:
- Cavi della tastiera remota che attraversano TX e RX (stile null modem);
- Cavi in cui il connettore del tastierino su un'estremità è fisicamente 8P8C ma le assegnazioni dei pin sono speculari rispetto all'estremità dell'azionamento;
- Azionamenti che utilizzano connettori 10P10C (RJ50) invece di 8P8C (vedere Sezione 4.3).
Per ottenere risultati più affidabili sui cablaggi di produzione, richiedere un campione di cavo della tastiera al produttore dell'unità e verificare la piedinatura con un tester di continuità prima di impegnarsi nella produzione in serie. Forniamo anche Assemblaggi di cavi personalizzati OEM con connettori precrimpati secondo la piedinatura specificata, che elimina completamente gli errori di cablaggio sul campo per i costruttori di grandi volumi.
6.3 Modbus RS-485 e Ethernet sullo stesso jack
Alcuni VFD moderni (Siemens G120 con CU250S, Yaskawa GA800, Mitsubishi FR-A800 con scheda opzionale Ethernet) utilizzano lo stesso jack fisico 8P8C per Entrambi una connessione per tastiera rimovibile e per la comunicazione Modbus TCP/EtherNet/IP/PROFINET. In questi casi:
- Se è collegata una tastiera, utilizza la piedinatura seriale/alimentazione;
- Se è collegato un cavo Ethernet, utilizza la segnalazione Ethernet T568B standard;
- Il jack rileva automaticamente ciò che è collegato oppure la funzione viene selezionata tramite parametro.
Se un jack è etichettato "Ethernet" o "PN", si tratta di una porta Ethernet: utilizza un cavo Ethernet e pratiche di cablaggio standard con connettori schermati. Se è etichettato "Tastiera", "Pannello" o "Operatore", verificare la piedinatura nel manuale prima di assumere Ethernet.
7. Modalità di guasto comuni e risoluzione dei problemi
Quando una tastiera VFD o un collegamento di comunicazione è intermittente, la connessione RJ45 è una delle prime cose da ispezionare. Queste sono le modalità di guasto che vediamo più spesso nelle unità restituite e nei rapporti sul campo.
7.1 Tastiera intermittente oscurata o reimpostata
Sintomo: la tastiera si accende ma si spegne o si ripristina in modo casuale, soprattutto quando lo sportello dell'armadio viene spostato o quando i tecnici lavorano vicino all'unità.
Probabili cause, in ordine di frequenza:
- Spina di lunghezza errata non completamente inserita – la causa principale più comune. Passa al connettore a punta lunga da 33 mm in modo che i contatti si puliscano completamente.
- Spina Ethernet standard utilizzata al posto della spina VFD a contatto esteso – nessun materiale dorato nel punto in cui corrono i contatti del jack. Sostituirlo con una parte specifica del VFD.
- Conduttori non completamente inseriti alla faccia anteriore della spina (ricrimpatura con verifica visiva).
- Conduttore rotto all'uscita della spina dopo ripetute flessioni (aggiungere protezione antideformazione e anello di servizio; terminare nuovamente con cavo a trefolo).
- Contatti dorati usurati da cicli di accoppiamento elevati con tappi flash-gold (upgrade a oro 15 μ" o 50 μ").
7.2 Errori CRC o frame sulla comunicazione Ethernet
Sintomo: la porta Ethernet dell'unità mostra il collegamento ma registra errori CRC, timeout Modbus TCP o dati ciclici PROFINET eliminati.
Probabili cause:
- Coppie divise o eccessiva detorsione del connettore (riterminare con la geometria corretta della coppia secondo T568B);
- Il cavo UTP corre parallelo ai cavi di alimentazione del VFD senza un'adeguata separazione (indirizzarlo con una separazione minima di 20 cm o passare al cavo STP con connettori schermati con cappuccio metallico);
- Contatti usurati che causano un'elevata resistenza di contatto su uno o più pin (riterminati con spine di tipo industriale);
- Cavo a conduttore solido utilizzato in corrispondenza della cerniera di una porta con conduttore rotto a causa della fatica da flessione (sostituire con un cavo di connessione a trefoli).
7.3 Nessuna connessione dopo la crimpatura iniziale
Sintomo: la tastiera non si accende affatto; il LED di collegamento non si illumina.
Probabili cause:
- Tipo di spina o lunghezza del corpo errati (vedere Sezione 2);
- Mancata corrispondenza della piedinatura (T568B da un lato e seriale del fornitore dall'altro);
- Conduttori non completamente inseriti oltre i contatti IDC (ricrimpatura dopo ispezione visiva);
- Pinza di crimpatura fuori calibrazione con matrice usurata (sostituire la pinza di crimpatura o il set di matrici);
- Jack 10P10C scambiato per 8P8C (controllare attentamente la larghezza della porta; vedere la Sezione 4.3).
Per gli OEM che desiderano eliminare completamente la qualità della crimpatura come variabile, offriamo gruppi di cavi della tastiera VFD stampati su misura terminati e testati con continuità al 100% in fabbrica, disponibili con confezione a marchio privato per il vostro marchio.
Per i clienti e i distributori OEM, offriamo prezzi scaglionati a partire da 5.000 pezzi per connettori VFD standard, con un MOQ flessibile per SKU di lunghezza personalizzata o stampati su misura. L'imballaggio può essere personalizzato, dai cartoni sfusi da 1.000 pezzi ai blister con marchio: consulta la nostra Funzionalità di personalizzazione OEM/ODM per dettagli sulla stampa del logo, sui colori dell'alloggiamento e sui cartoni con etichetta privata.
Conclusione
La spina RJ45 della tastiera VFD è una piccola parte che causa problemi enormi se specificata in modo errato. I punti fondamentali per qualsiasi quadrista, elettricista MRO o produttore di cablaggi sono:
- Utilizzare connettori a contatti estesi specifici per VFD, non testine di cristallo Ethernet standard. I lunghi contatti dorati sulle spine VFD sono progettati per pulire i contatti del jack sull'intera profondità di inserimento delle porte incassate; una spina standard non ha materiale di contatto nei punti giusti.
- Abbinare la lunghezza del corpo alla profondità della nicchia — 24 mm (per accoppiatori passanti ABB), 26 mm (pannelli operatore per uso generale) o 33 mm (applicazioni con rientranza profonda e porta passante). In caso di dubbio, il tappo con punta lunga da 33 mm risolve più problemi di portata rispetto a qualsiasi altro singolo SKU.
- Specificare materiali industriali: custodia in policarbonato (UL 94 V-0), contatti in bronzo fosforoso, placcatura in oro su nichel a 6–15 μ" minimo per servizio standard, 30–50 μ" per ambienti a ciclo elevato o corrosivi.
- Utilizzare connettori metallici schermati per le porte Ethernet (PROFINET, EtherNet/IP) che funziona insieme al cablaggio di alimentazione VFD; non utilizzare la spina trasparente della tastiera sulle porte Ethernet.
- Verificare la piedinatura contro il manuale di guida. Molte porte della tastiera VFD utilizzano il fattore di forma 8P8C ma non sono Ethernet; non dare per scontato T568B.
- Terminare correttamente — inserimento completo del conduttore, barra di carico, calibrazione corretta della pinza di crimpatura, protezione antideformazione e anello di servizio per cavi montati sulla porta.
- Acquista da un produttore specializzato RJ45 in grado di fornire una qualità costante tra i lotti di produzione, fornire rapporti sui test sullo spessore della placcatura e sulla resistenza di contatto e supportare requisiti personalizzati.
Se stai acquistando connettori VFD per un progetto imminente o desideri qualificare un fornitore di seconda fonte per la produzione attuale, ti invitiamo a consultare il nostro catalogo completo di spine industriali e inverter O richiedere campioni gratuiti direttamente dal nostro team di ingegneri. Produciamo tutti i connettori VFD nel nostro stabilimento di Dongguan con progettazione interna degli stampi, stampaggio ad alta velocità, placcatura controllata e assemblaggio automatizzato: ogni lotto di produzione viene testato per resistenza di contatto, ritenzione meccanica e conformità dimensionale prima della spedizione.
